龙门架是什么？一文讲透结构原理、功能特点与和悬臂架/门式起重机的本质区别

我第一次在工地看到龙门架时，以为是临时搭的脚手架——两根粗钢管竖着，上面横着一根工字钢，底下还装了轮子。师傅笑着拍了拍横梁说：“这可不是架子，是‘门’，货从底下过，人从底下走，吊点稳、视线敞、占地少。”那一刻我才明白，“龙门”两个字不是随便叫的，它真像一扇立起来的门，门框是立柱，门楣是横梁，门下就是作业空间。

1.1 概念溯源：从“门式”结构特征理解龙门架的本质
我翻过老图纸，也问过老师傅，发现“龙门”这个词特别实在——它不讲高深术语，就讲形状。两条垂直的支撑腿，一根水平连接梁，三者围出一个开口向下的矩形轮廓，远远一看，就是一扇敞开的门。这种“门式”不是装饰，是功能起点：门洞提供了无遮挡的通行高度和宽度，让叉车能穿行、构件能平移、工人能绕行。比起单杆吊或三角支架，它天然多了横向刚度和空间包容性。我后来在车间自己搭过简易龙门架，用方管焊了两根2.5米高的立柱，再连一根3米横梁，吊300公斤钢板时，晃动小、定位准，这才真正体会到“门式”带来的结构自稳感。

1.2 核心功能定位：承载、提升、横移——典型应用场景解析
我在三个地方反复用过龙门架：建筑工地吊叠合楼板、预制厂装运楼梯段、仓库里卸货集装箱。每次用，都离不开三个动作——扛得住（承载）、提得稳（提升）、挪得准（横移）。比如在装配式现场，一块3.6米长的ALC墙板，重量接近1.8吨，塔吊调位太慢，汽车吊又进不去窄通道，这时候一台4吨龙门架配电动葫芦，起升后沿轨道横移2米，直接对准安装点，比喊五个人抬板还利索。它不追求速度，但胜在可控、可停、可微调，特别适合精度要求高、空间受限、频次中等的活儿。

1.3 关键识别特征：刚性双立柱+横梁+移动/固定底座的结构辨识逻辑
怎么一眼认出龙门架？我教新来的同事看三点：第一，有没有“一双腿”——必须是左右对称、独立落地的刚性立柱，不能是斜撑、不能是单柱加拉索；第二，有没有“一条眉”——横梁必须刚性连接两柱顶端（或高位），不能悬空、不能靠绳子吊着；第三，底座有没有“脚”——可以是带轮子的轨道底盘，也可以是打膨胀螺栓固定的钢板基座，但绝不是直接插土里或靠重物压着。有这三样，哪怕横梁是圆管、立柱是旧H型钢、轮子还是万向脚轮，它就是龙门架。缺一样？那大概率是别的家伙——比如只有单柱加悬臂梁，那是悬臂吊；要是横梁能上下升降还带大车轨道，那可能已经是门式起重机了。

我拆过三台龙门架：一台锈得掉渣的手动式，一台工地用坏后返厂的大功率电动款，还有一台自己焊的实验小样。拆开外壳、卸下葫芦、松开连接板，我才真正摸清它不是几根钢梁凑一起就完事的——每一块钢板怎么切、每一颗螺栓往哪拧、每一段轨道怎么调平，全在为同一个目标服务：让重物离地不晃、横移不偏、落点不抖。它没有复杂的算法，但每个部件都在用物理语言说话。

2.1 主体结构三要素：立柱、横梁、底座系统
立柱在我眼里是“站姿”。常见的是Q235B矩形管或热轧H型钢，截面从100×100到200×200不等。我试过用细长比太大的方管做立柱，吊1吨货时风一吹就嗡嗡震，后来换成加厚壁厚+斜撑，立马稳了。老师傅说：“立柱不怕粗，怕细高；不怕重，怕歪。”所以设计时得算长细比，还得看现场有没有侧向约束——比如靠墙安装时，单侧加斜撑就能省下不少材料。横梁则是“挑担子的肩膀”。我量过十多个工地的横梁挠度，跨度4米以下基本看不出变形，但到了8米以上，空载就有2毫米下垂，满载时接近8毫米。这不是误差，是设计余量。我们通常按L/500控挠度（比如8米梁允许16毫米变形），再加预拱——把横梁中间微微垫高一点，吊重后自然拉平。底座是我最常动手改的部分。轨道式适合长期固定作业，我见过用22kg/m旧铁轨配双轮组的，跑起来顺、承重大；无轨式多用万向聚氨酯轮，灵活但怕地面坑洼，有次在水泥地接缝处卡住，整台龙门架歪斜了15度，幸好没起吊。锚固底座更简单粗暴——四块20mm厚钢板钻孔打M24化学锚栓，贴着地面焊死，连风都吹不动。

2.2 动力与执行系统：葫芦、传动、同步怎么配合
我最早用的是手拉葫芦，拉一次链子，重物升3厘米，节奏全靠手感。后来换电动葫芦，才发现“快”不是重点，“停得住”才是真功夫。起升电机带制动器，断电即刹，但第一次我没调好制动间隙，吊着钢筋停半空，溜车3厘米，吓出一身汗。横移动力更微妙——手动靠推，电动靠电机驱动轮组。我装过两套不同步的横移电机，结果一边快一边慢，横梁扭着走，三天就磨坏了轨道边角。后来明白，必须共用一个接触器控制启停，轮轴间加联轴器硬连接，或者干脆用单电机+链条双驱。纵移（也就是整机前后挪）其实很少见，除非是超长构件翻转作业。我只在预制厂见过一次：龙门架底下加了四组定向轮，用卷扬机拖着沿预埋槽钢轨道慢速前移，速度不到0.1m/s，但每挪50厘米就要用水平仪复核立柱垂直度。

2.3 安全保障体系：限位、防脱、接地、防倾覆
限位开关我亲手撞坏过两个。一个是起升上限位装太高，吊钩碰到横梁腹板才停，钢丝绳差点被压扁；另一个是横移限位弹簧老化，回弹慢了半秒，轮子顶上轨道端头，整个底座翘起一条腿。现在我装限位，一定留50mm安全余量，开关本体用不锈钢，触臂加橡胶缓冲。防脱钩这事，我见过太多“土办法”：铁丝缠、U型卡扣、甚至胶带裹钩口……直到有次吊运空心管，钩子滑脱，钢管砸穿木模板，我才老老实实换了带舌片自锁的吊钩。接地线我坚持每台龙门架都焊独立接地极——不是接在钢筋网上凑数。去年雷雨天，隔壁没接地的龙门架被感应电击中操作员手腕，麻了一下，但足够警醒所有人。防倾覆计算听起来玄，其实就一句话：重心投影必须落在支撑轮廓内。我画过简易受力图——把吊重、自重、风载全折算成作用点，再标出四轮（或四锚点）围成的矩形。只要合力点不出这个框，它就不会翻。哪怕吊3吨货，只要横梁悬挑太长、立柱太矮、底座太窄，框就容易破。

我干这行八年，最常被问的问题不是“龙门架怎么装”，而是“它和悬臂架、门式起重机到底差在哪？”有次在预制厂，甲方指着刚运来的两台设备说：“这两台不都是‘门’字形的吗？为啥这个要报监，那个连出厂合格证都不用？”我当时没急着答，拉他站到横梁底下，让他伸手比划吊点能覆盖多大范围，再蹲下看轮子怎么走、轨道怎么埋、电箱里接了几根控制线——答案就从他手指缝里漏出来了。龙门架不是靠名字认的，是靠它“往哪走、怎么稳、谁说了算”来定性的。这一章，我就带你站在作业现场的地面上，用眼睛看、用手推、用卷尺量，把那些模糊的“差不多”，变成清清楚楚的“就是不一样”。

3.1 vs 悬臂架：单边悬挑和对称承托，根本不是一回事
我亲手调过一台悬臂架的平衡块——3吨配重压在立柱后方，才勉强让前端2吨吊重不翘尾。那一刻我突然明白：悬臂架的立柱不是支撑腿，是杠杆支点；而龙门架的立柱，是实打实的承重墙。悬臂架作业区是个L形扇面，吊钩只能在立柱一侧来回扫，越往外，力矩越大，晃动越明显；龙门架的横梁跨在两个立柱之间，吊点能在整个矩形区域内自由移动，重心始终落在双柱基底连线之内。有次在钢结构厂房做屋面檩条吊装，甲方原计划用悬臂架靠墙作业，结果风一吹，吊着的C型钢就在半空打摆子，工人不敢松钩。换成龙门架后，横梁直接骑跨两列钢柱，吊点居中，稳得像钉在地上。稳定性上，悬臂架抗倾覆全靠后配重和地脚锚固，载荷能力随悬臂长度指数级衰减；龙门架的载荷能力却由横梁刚度、立柱刚度、底座反力共同决定，跨度加长，只要结构匹配，承载未必缩水。

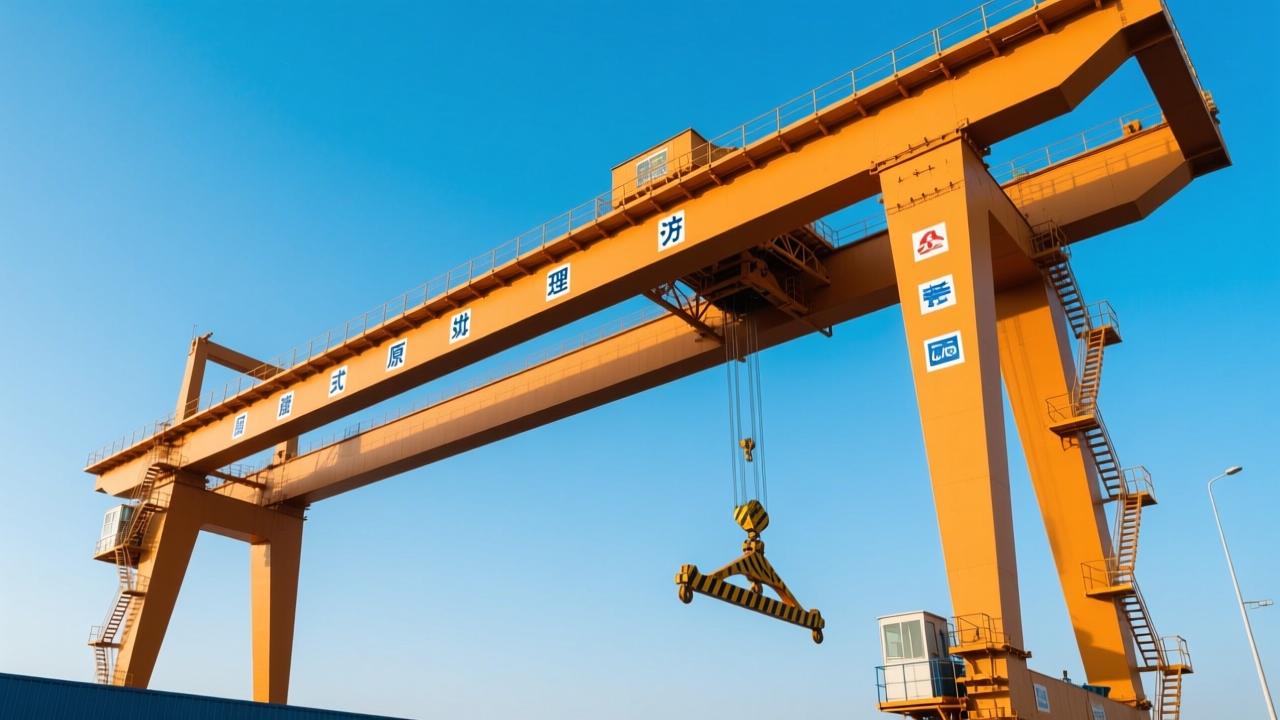

3.2 vs 门式起重机：不是“叫法不同”，是整套逻辑分了家
我在特检所朋友桌上见过一份文件：《特种设备目录（2023版）》第18条，“门式起重机”明确列入监管范围；而同页备注栏里写着：“简易龙门架，起重量≤5t、跨度≤12m、工作级别A3及以下者，不纳入监管”。这句话我抄在工具包内衬上，每次进场先掏出卷尺量跨度、看铭牌查吨位、翻操作手册找工作级别。门式起重机是按GB/T 14406设计的，大车走轨道、小车跑横梁、起升独立控制，三套机构全闭环，PLC编程、故障自诊断、运行轨迹可追溯；我经手的大多数龙门架，横移靠人推，起升靠葫芦拉，连个急停按钮都得自己加装。有次帮客户对比报价，一台国产门机带遥控+防摇+自动纠偏，报价78万；同参数简易龙门架，焊好喷漆带电动葫芦，9.8万。差的不是钱，是责任归属——前者出事算特种设备事故，后者算一般机械伤害，调查路径、赔偿标准、追责对象全不一样。我见过工地为省几万块买“类门机”龙门架，结果因无防脱钩装置导致构件坠落，最后按“违规使用非标起重设备”被停工整改。

3.3 应用选型决策树：别猜，用四个问题当场拍板
我包里常年揣着一张A6纸，印着四行手写问题，背面是空白格子，每次去新场地，第一件事就是和工长一起填这张表。第一问：最大吊多重？如果≤5t，龙门架大概率够用；一旦超6吨，我立刻建议改方案——不是不能做，而是刚性、挠度、制动响应全要重新算，性价比断崖下跌。第二问：横梁要跨多宽？≤12米，常规龙门架结构成熟、配件好买；到15米以上，横梁得加腹板、立柱得加斜撑、底座得做预埋基础，这时候不如直接谈门机租赁。第三问：这活干几天？临时抢工、三天拆完的，无轨龙门架+万向轮最爽，叉车一拖就走；要是长期驻场一年以上，我一定劝他浇轨道、打锚栓、做接地网——省下的重复安装费，半年就回来了。第四问：地面有没有条件？有平整混凝土地面、允许开槽预埋，轨道式龙门架稳如磐石；要是泥地、碎石场、或者老厂房没加固楼板，那就老实选矮立柱+宽底座+配重块的稳定型，宁可牺牲一点高度，也不能让整台设备“踩在棉花上”。这四问填完，选型结论基本就浮在纸面上了——不是技术决定方案，是现场的真实条件，一笔一划写出来的。
