燃气热水器安装图详解：手把手教你读懂符号、定位、规范与避坑要点（含现场实操图解）

我第一次拿到燃气热水器安装图时，盯着密密麻麻的线条和小图标发了三分钟呆。后来才明白，这张纸不是装饰画，是整套安装动作的“无声指令”。它把看不见的气流、水流、电流和安全逻辑，全压缩进几条线、几个圈、几组数字里。看懂它，等于提前把墙里的隐患、吊顶后的坡度、橱柜下的空间都摸过一遍。这一章我就带你拆开这张图，不讲术语堆砌，只说你拧扳手前最该盯住的那几处。

1.1 安装图中关键符号与图例解析（燃气管路、冷热水管、排气管道、电气线路标识）
我习惯先翻到图纸右下角的图例栏——那里像一本微型字典。燃气管不是随便画根实线，而是粗实线+“NG”或“G”字母，有时还带箭头标流向；冷水管用细实线加“C”或蓝色填充，热水管则用红色虚线或“H”标记。排气管道特别容易被忽略，它可能是双线包边的粗虚线，旁边写着“Φ60”或“DN125”，这直接决定你买不锈钢烟管还是PVC波纹管。电气线路最“藏细节”：L/N/PE三根线不能混成一团，PE线必须带黄绿双色标识，图上若只画一根线没标颜色，我立马打厂家电话问清楚——上次就因为这个，现场接错地线，机器一直报E1故障。

1.2 主要部件定位标注解读（燃烧器、热交换器、风机、安全阀、烟道接口等）
图纸上那些带圆圈的数字，比如“③”“⑦”，不是编号游戏，是我钻进热水器肚子里的导航点。③标在机器左下角，对应燃烧器位置，说明点火电极离底板只有85mm，打孔时支架绝对不能压住这里；⑦在顶部偏右，是烟道接口中心点，标着“距顶板320mm”，我拿激光水平仪一打，发现老房吊顶龙骨刚好卡在这个高度，当场改用薄型吊架。热交换器不单独标，但它藏在尺寸链里——从进水口到出水口的垂直距离，就是铜管弯折的极限弧度。风机位置常配个小剖面图，标着“距侧墙≥150mm”，这数字救过我两次：一次是用户想塞进30cm深的凹槽，另一次是物业要求加隔音棉，多亏这行小字，我才敢坚持留足散热空隙。

1.3 常见安装图类型对比：厂家标准图、设计院施工图、现场深化布置图
我家工具箱里常年夹着三张不同质感的图纸。厂家标准图像说明书，全是理想状态：墙面平整、层高2.8米、燃气表在左侧1.2米处；设计院施工图像法律文书，密密麻麻标着“±0.000”“结构梁下皮标高”，连膨胀螺栓型号都写进备注；现场深化布置图才是我的枕边书——它用红笔圈出承重墙范围，用胶带粘着手机拍的实墙照片，背面记着“此处抹灰层厚38mm，需加长10mm螺栓”。有次按设计院图打孔，钻头刚进去就碰到钢筋，掏出深化图一看，原来图纸更新过三次，最新版用荧光笔涂掉了原孔位。现在我养成了习惯：开工前把三张图叠在一起透光看，哪张图没签字、没日期、没红色修订章，我宁可晚两天也不动手。

我盯着安装图上那条标着“H=1200±5”的水平线，手里的激光水平仪已经调了四次。这不是在较劲，是图纸在提醒我：从地面到热水器底部支架的垂直距离，差一厘米，后面所有管路都会拧成麻花。这一章我不讲理论，只带你走一遍我每天踩过的安装动线——从图纸摊开那一刻，到机器第一次点火成功，每一步都卡着图上的数字、箭头和小括号里的备注。你不是在照着画画，是在把纸上的逻辑，一毫米一毫米地钉进墙里。

2.1 施工前图审与现场勘测——图纸与实际墙体/燃气/排烟条件的匹配校验
我包里永远装着三样东西：卷尺、手机测距仪、还有那支笔帽快磨秃的红笔。图审不是坐在办公室划勾，是蹲在用户厨房里，拿卷尺量燃气表接口离墙角的距离，再对照图纸右上角那个“燃气引入点：距左墙1.45m”的标注。有次图纸写“排烟口通向北侧外窗”，我爬上窗外空调板一看，隔壁楼封了防盗网，正正挡住烟道出口——图纸没画邻居，但我的眼睛得替它补上这一笔。墙体也得“问话”：轻钢龙骨还是实心砖？敲两下听声，再用磁吸式探测器扫一遍，因为图纸上写的“M8×80膨胀螺栓”，在空心砖里就是个笑话。我还习惯拍三张照片：燃气表现状、外墙排烟位、吊顶内结构，当场发给厂家技术，让他们确认“图上标DN15燃气管，现场只有DN20接口”这种硬伤能不能绕过去。

2.2 按图定位打孔与支架安装——标高、间距、承重及抗震要求在图中的体现
图纸上那个小小的“▽”符号，是我打孔前的起跑线。它不光标高度，还藏着承重密码：比如“支架中心距地1180mm”，但括号里小字写着“含支架厚度35mm”，我就得算出钻孔中心实际在1145mm处。更关键的是间距——图纸在支架两端各画了个小方块，标着“≥600mm”，这数字不是建议，是地震时机器不甩脱的底线。我在老房遇到过一次，用户非要把支架缩到520mm，说为了藏进橱柜，我掏出图纸翻到第7页“抗震构造详图”，指着上面加粗的“严禁减小支撑跨度”给他看。还有一次，图纸没写墙体材质，我按常规打了6颗M6螺栓，结果机器挂上去第三天，一颗螺栓松了——回看深化图背面手写备注：“加气混凝土墙，改用M8化学锚栓，深120mm”。现在我打孔前必做一件事：把图纸上所有带尺寸的标注框出来，拿荧光笔涂成黄色，贴在电钻手柄上。

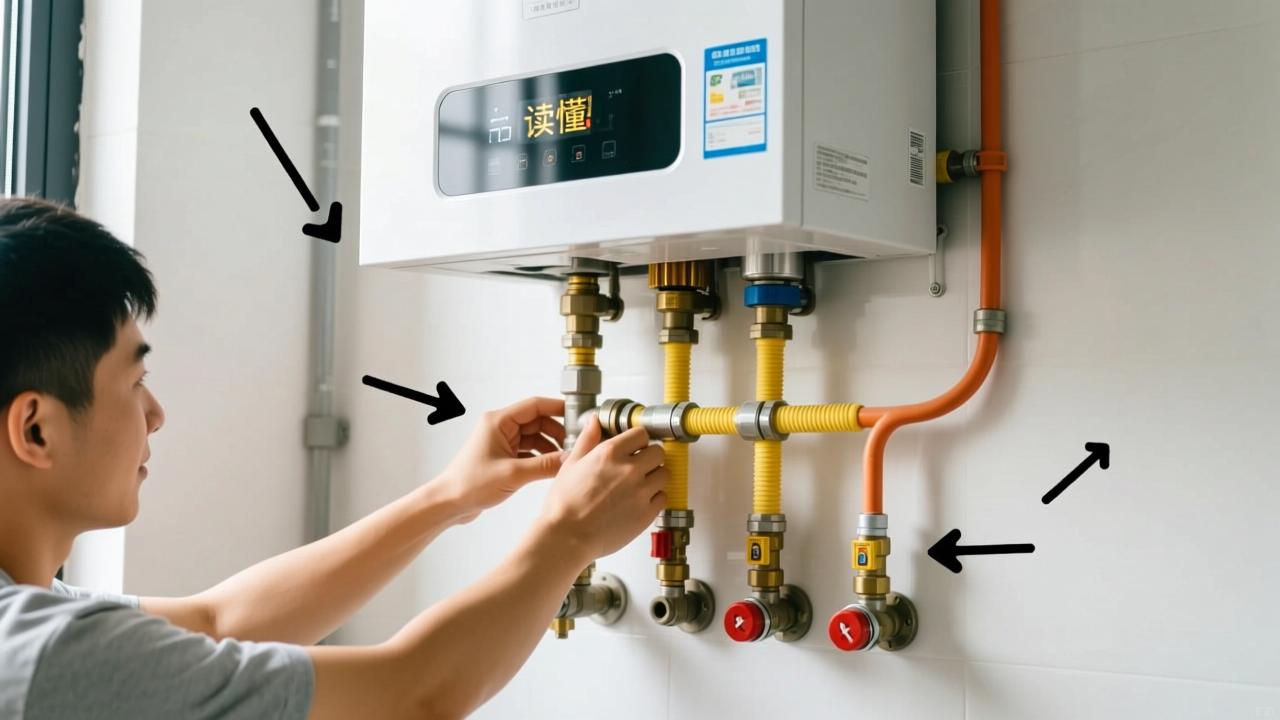

2.3 管路与烟道敷设实操——对照安装图完成燃气管、进出水管、PVC/不锈钢烟管的走向与坡度施工
燃气管接头拧紧的力矩，图纸不会写牛米数，但它用一根细斜线告诉你“坡向燃气表”，意思是哪怕只有3‰的坡度，也得让凝结水往表端流。我随身带个坡度仪，接完每段燃气管都趴下去瞄一眼。冷热水管更“计较”：图纸上进出水口画着“L型弯+活接”，我就知道这里必须留检修空间，不能直接焊死；如果图上进出水口标着“中心距220mm”，而我买的机器是215mm，宁可换同型号机器也不硬凑——上次凑了，混水阀装不上，返工拆了三块瓷砖。烟道最怕“想当然”：图纸画着“烟管向上抬升15°后水平延伸”，我真就拿角度尺比着钉，因为底下小字写着“防止冷凝水倒灌”。PVC烟管接头处那圈胶圈，图纸没画，但图例栏写着“必须使用原厂密封圈”，我就掏出来对着光看有没有微裂纹——有次裂了，机器运行半小时后报E5，查半天才发现是烟气微泄漏。

2.4 通电通气联调与图面验收闭环——功能测试项与安装图技术参数的逐条核对
调试不是打开龙头等热水，是拿着图纸一页页“对答案”。图纸第5页表格里列着“点火时间≤3s”，我就掐秒表；写着“熄火保护响应≤8s”，我就故意拔掉燃气管模拟断气，看机器是不是真在8秒内关阀。电气部分最易漏：图纸上“PE接地电阻≤4Ω”这行字，我得拿出接地电阻测试仪实测，而不是看插座有没有插牢。还有个隐形动作——我每次调完都会翻到图纸最后一页“验收确认栏”，把“燃气压力：2000Pa±10%”“进水温度：15℃”这些参数，抄在便利贴上贴在机器面板上。用户问“怎么知道装对了”，我就撕下一张递过去：“您看，这七个数，全在图纸框的范围里。”

我站在用户家厨房里，手里捏着安装图，目光扫过门框、窗台、头顶的吊顶边缘，还有旁边那台刚拆封的燃气热水器。图纸上那些带圈的数字和虚线箭头，突然活了过来——它们不是冷冰冰的线条，是空间里一道道看不见的“警戒线”。这一章我不讲怎么拧螺丝、怎么接气管，只说一件事：这台机器该站哪儿，才既不踩红线，又不委屈自己。 位置选错了，再好的安装手艺也救不回安全隐患；图纸看得细，哪怕厨房只有1.8米宽，也能找出那个刚刚好、稳稳当当的落脚点。

3.1 强制性规范在图中的可视化表达：距门窗/电源/可燃物的最小净距标注（依据GB 50028、CJJ 12）
图纸右下角那个小方框，写着“距门窗≥300mm”，我拿卷尺一量，发现用户家窗框离墙边只剩285mm。这时候我不会直接把机器往里推5mm凑数，而是翻到图纸第一页“规范引用说明”，指着GB 50028第10.2.6条念给他听：“燃气热水器排气口与外窗水平距离不足时，应加装防风罩或抬高排烟口。”——图纸没画防风罩，但它把“300mm”标得清清楚楚，就是在逼我抬头看窗外有没有风、低头查规范怎么补。电源插座也是个“雷区”：图纸上热水器电气接口旁画了个闪电符号，旁边小字“距明装插座≥300mm”，结果用户墙上插座正对着预留位。我没改位置，而是掏出手机拍下现场，发给厂家技术，他们回了张图：加装金属隔板+延长线缆，既满足间距，又不用砸墙。可燃物更不能含糊，图纸上热交换器轮廓线外一圈淡红色虚线，图例栏写着“高温辐射影响区”，意思是橱柜板得用阻燃板，普通密度板贴上去，时间一长就发黄开裂。我干过一次，用户自己换了块松木板做挡板，三天后闻到焦味——图纸没写“不能用松木”，但它用那圈红虚线，替规范说了话。

3.2 排气系统图示分析：直排/强排/平衡式烟道路径、防倒风装置、室外开口高度与风向规避示意
我见过太多人只盯着烟管长度，却漏看了图纸上那根弯弯绕绕的虚线箭头。它从机器顶部出发，先向上爬升15°，再横穿墙体，最后在室外高出屋檐300mm收口——这不是为了好看，是图纸在模拟风压。有次我在高层装机，图纸标着“排烟口距上层窗台≥600mm”，我爬上天台一看，楼上住户把空调外机全堆在窗台外，正好压住我的烟道出口。我立刻翻出图纸附录里的“风向玫瑰图”，结合本地气象资料，把烟道往上多抬了400mm，还在出口加了个旋转式防风帽。图纸没画这个帽，但它在“特殊地区安装建议”栏里写了句：“季风明显区域，宜设导向排烟结构。”平衡式热水器更得抠细节：图纸上进气口和排气口是两个并排圆圈，中间标着“同轴间距≥50mm”，我拿卡尺量过，少1mm，冷空气就可能被热废气裹挟着倒灌进燃烧室。还有一次，用户家是老式铸铁烟道，图纸上画着“原烟道内径≥Φ130，且内壁无脱落”，我掏出手电钻进去照，发现内壁结了厚厚一层油垢，直径只剩110mm——图纸没教我怎么清烟道，但它用那个“≥Φ130”的标注，提前告诉我：清理不到位，后面所有调试都是白忙。

3.3 特殊场景图示应对：小厨房、开放式厨卫、高层住宅、老房无预留烟道的改造方案图例
图纸最让我佩服的地方，是它连“没地方装”的情况都想好了。小厨房那页，图纸没画整面墙，只画了一角：热水器斜挂45°，烟管从吊顶侧面穿出，下方留出600mm操作空间，旁边小字注明“适用于净宽≤1.5m厨房”。我照着装过两次，用户一开始不信能塞下，等支架钉好、机器挂上，连水龙头都能转满圈。开放式厨卫更绝，图纸上热水器周围画了个半透明灰块，写着“视觉隔离建议：加装磨砂玻璃罩，厚度≥8mm，下沿距地≥1.2m”，这不是装饰建议，是防止儿童误碰+避免油烟直吹风机的双重逻辑。高层住宅图纸会多一张“风压补偿图”，上面密密麻麻标着不同楼层对应的燃气压力修正值，我调压时就按这张图调，而不是凭经验。老房改造最考验图纸功底：有次用户家三十年老楼，外墙全是空心砖，图纸附了三套方案——A方案用化学锚栓+钢架加固；B方案走室内竖井，烟管贴梁底敷设；C方案干脆放弃外墙排烟，改用平衡式机型。我没急着选，而是带着图纸和红外热像仪去现场扫了一遍承重墙，最后选了B方案，因为图纸里那条“贴梁底敷设”的虚线，刚好避开所有电线管和水管。图纸不替我做决定，但它把每条路的坑和光，都画得明明白白。

这一章讲完，我合上图纸，手指还停在“距门窗≥300mm”那行字上。位置不是选出来的，是读出来的；空间合规不是靠感觉，是靠图纸上每一个标高的数字、每一条虚线的走向、每一处括号里的备注。你手上那张纸，不是施工说明书，是空间安全的契约书。它不承诺省事，但保证踏实。

我见过最吓人的安装图，是用户自己用手机画的——红笔圈出烟管位置，箭头指向卧室墙，旁边写“燃气管从这儿穿过去，方便”。我没接单，但拍了张照存进手机相册，标题叫“反面教材001”。这一章我不讲标准该多高、规范有多严，只带你蹲在图纸边上，像拆解一个老式机械钟表那样，一颗螺丝一颗螺丝地拧开那些容易被忽略的错。这些错不总在施工时爆发，它们藏在图纸里，安静得像没发生过，直到某天热水器点火失败、厨房闻到煤气味、或者雷雨夜插座跳闸——那时候再翻图纸，才发现问题早在你签字那一刻就埋好了。

4.1 典型错误图例警示：烟道反坡、燃气管穿卧室、零线地线混淆、安全间距不足等图面缺陷辨识
我随身带一支黄色荧光笔，专标图纸上“看着顺眼但要命”的地方。比如烟道坡度，图纸上那根斜线如果箭头朝下、标注写着“i=0.01”，我就立刻停住——这是反坡，冷凝水根本流不出去，三天后风机叶轮上全是锈斑。正确画法必须是箭头朝外、文字写“坡向室外，i≥0.01”。还有次看到一张图，燃气管虚线直接穿过卧室墙体，图例栏却写着“室内明装燃气管道限厨房/阳台”，我指着那个“限”字问用户：“您卧室算厨房吗？”他愣住，我才掏出CJJ 12第4.2.3条念给他听：“燃气管道严禁穿越卧室、卫生间、起居室。”图纸没写“严禁”，但它用“限”字把边界划死了。电气部分最容易糊弄人：图纸上N和PE符号挨得太近，颜色又都是蓝，有人就真把零线当保护地线接了。我养成个习惯，接到图先找接地符号——它必须是单独的“⏚”或明确写“PE”，且与N线路径完全分离，中间不能共用端子排。安全间距更隐蔽，有张图把热水器画在橱柜内，标高写着“底边距地1.2m”，可没标橱柜顶板离地高度。我拿尺一量，顶板才2.1m，机器一装，顶部只剩9cm空隙——热交换器散热口被死死捂住，夏天连续运行两小时，温控器就报E1。图纸不是每处都标满数字，但它留白的地方，恰恰是你最该伸手去量的位置。

4.2 图纸—施工脱节高频问题：现场擅自变更位置未更新图纸、忽略墙体材质对膨胀螺栓选型的影响
我干了八年，修过最多的是“图纸没改、现场乱动”的活。有次去返工，用户说“师傅说挂高点好看”，结果热水器比图纸标高高出23cm——烟管硬生生弯出三个直角，排气阻力大了三倍，点火时噗噗响像咳嗽。我没重装，而是掏出手机打开原图PDF，调出图层功能，把“原始标高线”打出来，投影到墙上，让他自己看那条红线怎么被抬高的。还有一次，图纸明明标着“混凝土墙，M10×120化学锚栓”，工人却用普通膨胀螺栓钉进了空心砖。我拆下一颗螺栓，砖孔里全是粉渣，手指一抠就掉渣。图纸不会说话，但它在材料说明栏清清楚楚写了“墙体类型：C25以上混凝土”，连抗压强度都标了。我后来学会一件事：开工前拍三张照——图纸关键页、墙面材质特写、预留孔位全景，发到施工群，谁改了，照片会替我说话。图纸不是用来供着的，是拿来比着划、对着量、贴着墙校的。它不怕你质疑，怕你一眼扫过就点头。

4.3 安装图交付与归档要求：竣工图签字盖章规范、用户留存版简化图制作建议（含二维码链接视频安装指引）
最后一道工序，我坚持亲手做。竣工图不是复印一份交差，我用红笔在每张图右下角空白处手写：“本图已按现场实际完成核验，位置/管路/烟道无变更”，再签上名字和日期。厂家盖章我盯着，监理签字我等他本人来——这不是走形式，是让这张纸真正变成“责任凭证”。给用户的那张简化图，我从来不用电脑生成。我在A4纸上手绘：只画热水器轮廓、进出水管方向箭头、烟道出口小圆圈，旁边用粗黑笔写“此处排烟，请勿遮挡”，底下贴个二维码。这个码是我自己录的90秒视频：镜头从机器正面推到烟道口，手指点着出口说“你看这圈铁皮，下雨天别用塑料袋包着，它本来就会排水”。有用户问我为啥不印标准图，我说：“他回家第一眼找的不是GB编号，是那个圆圈在哪、箭头朝哪、二维码扫出来是不是真能看见我拧螺丝。”图纸的生命力不在厚度，在它能不能被普通人一眼看懂、一指就准、一扫就信。

这一章写完，我把那张“反面教材001”的照片删了。不是因为它不重要，而是因为真正的防控，不在记住多少错误，而在养成一种本能：看到图纸先找矛盾点，接到现场先比对原始线，交出去的每张纸，都敢署上自己的全名。
