防火卷帘门图片怎么拍才合规？真实项目图示指南（含GB14102图解要点）

一张防火卷帘门的图片，不只是“拍个门”，它是我翻看几十份投标文件时最先点开的部分，是设计院同事在方案会上放大三遍反复比对的依据，也是消防验收当天，监督员掏出手机对照图纸逐项核验的“视觉锚点”。它不说话，但能代替文字讲清结构、材质、安装逻辑甚至合规底线。我见过太多项目因为一张模糊的帘面特写图，导致现场返工；也经历过靠一张带铭牌和启闭状态对比的实拍图，当场化解了业主对耐火性能的质疑。图片在这里不是装饰，是信息压缩包，是跨专业沟通的通用语。

1.1 图片作为选型决策的关键参考依据

我挑防火卷帘门，第一反应不是翻参数表，而是找图。参数写“耐火极限3小时”，可帘面到底几层钢带？导轨有没有内嵌加强筋？箱体是隐藏式还是外挂式？这些全靠图说话。去年一个地下车库项目，厂家发来的图里帘面褶皱走向很乱，我立马让技术同事去查帘布叠压工艺——后来发现是单层无机布配错型号，差点误用。图能暴露参数藏不住的细节。客户说“要低调”，我就给他看吊顶齐平安装的效果图；他说“要快响应”，我就调出带手动拉链+温控释放器同框的特写。图不是被动展示，是主动提问，是把抽象需求翻译成物理形态的第一步。

1.2 不同场所对图片呈现要素的差异化需求

商场图得“显眼又隐形”——我需要看到卷帘收起后和天花怎么融合，帘面下沿有没有防撞软包，还要有客流高峰时自动感应启闭的示意。地铁站图必须带轨道侧视角，重点拍导轨与屏蔽门间隙、底部密封条变形量，连检修口盖板螺丝朝向都得清晰。厂房图最看重强度表达：我得看清箱体固定螺栓规格、导轨加厚段长度、帘面与钢柱连接节点。医院图则另有一套逻辑——图里要有护士站联动控制箱位置、手拉链离地高度（必须85cm，方便轮椅操作）、还有帘面停靠位是否避开输液架通道。同一扇门，在不同地方，图里该突出的东西完全不同。我不看通用图，只看“这地方专用图”。

1.3 防火卷帘门图片与消防验收、设计交底的协同作用

验收那天，监督员打开平板，调出我们提前上传的6张关键图：洞口尺寸实测图、导轨垂直度局部放大、铭牌信息特写、联动测试时的启闭状态抓拍、吊顶内控制线缆排布、还有逃生侧拉链操作示意。他一边指图一边问，我一边答一边现场掀开检修盖验证。没有一句空话，全是图上有的东西。设计交底更直接——我把BIM截图转成带标注的俯视+侧视组合图，投在会议室大屏上，指着“这里卷帘箱体和风管打架”，施工方当场改了支吊架方案。图在这里不是辅助材料，是交底语言本身。它让设计师不用解释“为什么留这个缝”，让施工队不用猜“控制箱挂多高”，让验收人员不用翻十页检测报告。图一亮，共识就落地了。

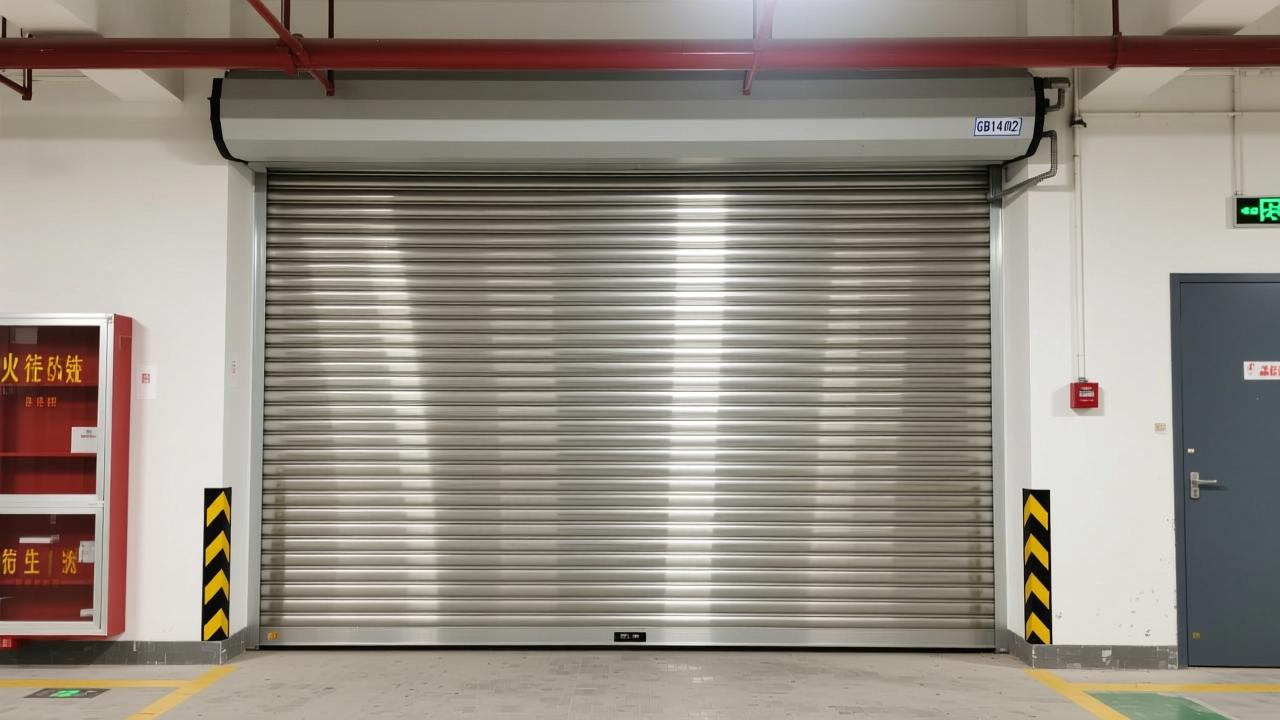

我拍一扇防火卷帘门，从不随便按快门。镜头对准前，我心里已经列好清单：铭牌要带反光但不能过曝，帘面接缝得数得清钢带层数，导轨内侧的加强筋得露出来，箱体底部检修口螺丝得拧到位——这些不是“好看就行”的事，是图能不能用、敢不敢往消防验收材料里放的分水岭。一张图要是连耐火标识都拍虚了，它就不是资料，是隐患。我见过太多人拿手机扫一眼产品册就下单，结果到货发现帘面厚度差0.3mm，导轨壁厚少0.5mm，而这些差距，在合规的图里，早该清清楚楚。

2.1 清晰度、比例、光照与背景规范（突出结构细节与铭牌信息）

我习惯用微距镜头拍铭牌，不是为了放大字体，而是要看清激光刻印的深度和边缘毛刺——真标刻痕深、字迹硬朗，仿标常是喷印或浅雕，图里一虚就露馅。光照必须正向柔光，拒绝侧光阴影遮住导轨卡槽，也禁用顶光造成箱体顶部反光糊掉型号代码。背景永远用哑光灰板，不选白墙（反光）、不垫木纹纸（干扰质感）、更不用工地现场当背景（杂物分散焦点）。比例上，整门图必带参照物：我常用30cm钢尺横置在帘面中段，既显真实尺寸，又方便后期比对图纸标注。有一次客户质疑帘面宽度，我直接把带尺实拍图发过去，像素级量出误差0.2mm，对方当场认了公差范围。

2.2 必含关键信息图示：耐火极限标识、启闭状态对比、导轨/箱体/帘面特写

我存图文件夹里有固定四张“铁图”：第一张是铭牌全貌，必须包含GB 14102编号、耐火等级（F2/F3/F4）、检测报告号；第二张是同一扇门的启闭双状态——左半幅收起状态看箱体嵌入深度，右半幅下放到底看帘面平整度与地面间隙；第三张是导轨截面特写，重点拍内侧加强筋数量、螺栓孔距、滑轮轨道弧度；第四张是帘面横截面，得露出钢带层数、无机布叠压方向、背板铆钉排布。这四张图缺一不可。去年帮一个医院项目做资料补正，就靠这组图里的帘面横截面，证明他们用的是双层钢带+双层无机布结构，顺利通过了F3级复审。图不是越多越好，是该在哪停，就在哪停。

2.3 符合GB 14102–2005及《建规》要求的合规性图像表达

GB 14102–2005第6.3条写明“产品标识应清晰耐久”，图里铭牌模糊等于没标；《建规》6.5.3强调“卷帘两侧应设手动控制按钮”，图里就得拍到按钮盒安装高度、防护盖完整性、线缆穿管封堵。我做图从来不是“拍完修图”，而是“按条款构图”——比如规范要求“导轨安装垂直度偏差≤1.5mm/m”，我就在图里加一条红色基准线，旁边标出实测值；要求“帘面运行平稳无卡滞”，我就用三帧连拍展示启闭中段的帘面波形，平直就是合格。图在这里不是记录，是举证。它得让消防监督员一眼看出：这不是样品图，这是这扇门此刻的真实状态，且每一处都踩在规范线上。

我翻过上百个项目的图纸包，发现一个规律：凡是后期返工多的防火卷帘点位，前期效果图里一定缺细节。不是颜色没配好，是吊顶收口线没画到毫米级；不是尺寸标错了，是手动拉链长度没算进逃生侧净宽。效果图从来不是用来“美化的”，它是施工前最后一道沙盘推演——你在这张图上漏掉一根膨胀螺栓的位置，工人就在现场多打三个孔、补两次防火泥。我坚持用真实项目反推效果图逻辑：先看实景哪里卡了，再倒查那张图少画了什么。

3.1 安装效果图 vs 实拍图：适用阶段与功能差异（方案汇报 vs 竣工存档）

我电脑里分两个文件夹，一个叫“还没装”，一个叫“已经装”。前者全是带图层的PSD和SketchUp模型截图，标注密密麻麻：导轨离结构梁底多少毫米、箱体顶部预留检修空间是否够400mm、联动控制箱离地1.4米但旁边有消防栓就得偏移200mm……这些图我只给设计院和甲方看，目的就一个：在钢筋还没绑扎前，把冲突点全暴露出来。后者“已经装”里的图，全是带GPS定位、时间戳、水印编号的实拍，连梯子脚垫的防滑胶粒都拍得清清楚楚——那是留给消防验收和五年维保用的。有次地铁站项目，效果图里画了吊顶内嵌式安装，结果实拍发现风管占位，我们立刻调出原图，在“还没装”文件夹里改了三版，最终用可调角支架解决。图不是静态的，它得跟着现场呼吸。

3.2 常见安装节点可视化：洞口收口、吊顶配合、联动控制箱布置、逃生侧手动拉链呈现

我画节点图，从不画整扇门。我就盯四个地方：第一是洞口边。混凝土墙要拍修补痕迹，加气块墙得标出钢架锚固点，轻质隔墙必须画出双层石膏板+防火岩棉+镀锌钢板的叠层顺序——图里少一层，现场就可能用普通木龙骨凑数。第二是吊顶缝。我要求效果图里明确标出“吊顶完成面至帘面顶部距离≥500mm”，并画出检修口翻盖方向，因为很多工人图省事直接封死。第三是联动箱。我见过最离谱的是把控制箱装在卷帘正下方，启闭时金属屑直掉进电路板。所以我的图里，箱体永远离帘面水平距离≥300mm，底部抬高至1.3~1.5米之间，还加了个小箭头标“面向疏散走道”。第四是手动拉链。它不能悬空，得画出固定钩位置、拉链垂落弧度、末端离地高度（0.8~1.1米），甚至标出拉链材质——尼龙绳易老化，不锈钢链环才扛住十年高频拉动。这些不是吹毛求疵，是我在工地蹲三天，看工人怎么扯断第三根拉链后记下的。

3.3 基于真实项目案例的“效果图—实景图”对照分析（含误差说明与优化建议）

去年做城郊物流园项目，效果图里导轨按标准埋入墙体80mm，结果实拍发现砌体墙强度不够，工人擅自改成外挂式安装，导轨凸出墙面12mm。我马上调出原图对比：效果图没标“墙体类型适配说明”，这是漏洞。后来我在所有新项目图册第一页加了张对照表，左边列墙体类型（现浇混凝土/加气块/轻钢龙骨），右边对应导轨安装方式（预埋/化学锚栓/钢结构支架）、最小埋深、允许偏差值。还有一次医院洁净走廊项目，效果图画了帘面与吊顶齐平，但实拍发现无机布帘面热胀冷缩后下垂3mm，影响气密性。我们立刻在图里补了一条备注：“F3级帘面需预留2mm上浮余量，由导轨限位器微调”。现在我的效果图底下都压一行小字：“本图基于标准工况，实际安装前须复核基层平整度、温湿度及相邻设备干涉”。图不怕改，怕假装没误差。

我手机相册里存着六百多张钢质防火卷帘的实拍图，不是随便拍的——每一张我都蹲在门底下抬头看、伸手摸、侧光打、斜角扫。有些图是凌晨三点拍的，因为只有那时候商场没顾客，灯光全关，我能看清喷塑层在冷光下的哑光过渡；有些图是刚下完雨拍的，就为盯住导轨槽里那道没擦干的水痕，看它会不会顺着镀锌层接口往里渗。钢质卷帘不像木质或无机布，它不靠颜色讲故事，靠的是金属的呼吸感：温度变了接缝会微胀，用久了边角会泛灰白，频繁启闭的地方帘片边缘会有细密划痕。这些不是缺陷，是它活过的证据。你要是只看参数表，永远认不出哪扇门真扛得住90分钟火烤。

4.1 材质质感、表面处理（静电喷塑/镀锌层）、接缝工艺在实景图中的辨识方法

我教新人辨钢质门，第一件事是让他们关掉闪光灯，拿手机贴着帘面拍三张：正对、左斜45°、右斜45°。静电喷塑的表面，在侧光下能看到均匀的颗粒感，像细盐撒在钢板上，边缘过渡柔和，喷得薄的地方隐约透出底材冷轧板的青灰色；而热镀锌层完全不一样，它有结晶花，尤其在折弯处，锌层堆叠出霜状纹路，反光更硬、更碎，还带点蓝灰调。我在医院项目里见过一次“假镀锌”，表面太亮太匀，一刮就掉粉——那是刷了银粉漆。接缝才是试金石：真正合格的双层帘面，两片钢板之间的咬合缝必须齐平，误差不超过0.3mm，用指甲划过去不能挂手；如果缝口发黑、有胶渍、甚至露出铆钉头，基本可以断定是后期补焊再打磨的。我见过最老实的厂家，连箱体侧面检修盖的螺丝都统一用沉头不锈钢，拧紧后盖板与箱体严丝合缝，手指摸过去是一条直线——这种细节，参数表从不写，但照片骗不了人。

4.2 不同耐火等级（F2/F3/F4）对应帘面层数、厚度及支撑结构的图像判读技巧

我不靠铭牌认耐火等级。铭牌能撕，照片不会说谎。F2级帘面，单层钢板+背衬隔热层，实拍图里你能看到帘面整体偏薄，收卷后卷轴直径小，帘片边缘没有加强筋，导轨内侧也光溜；F3级开始加第二层钢板，帘片明显变厚，卷起来像一块铁饼，导轨内壁能看到横向加强肋条，间距200~250mm一道；到了F4级，不用数层数，看帘面中间有没有凸起的“脊线”——那是内置不锈钢拉杆，实拍图里它像一条银线嵌在帘面中央，光照下反光比两边强。还有个狠招：拍帘面垂挂状态下的自然弧度。F2级垂度大，帘底离地常有轻微晃动；F4级几乎笔直，风都吹不动。去年查一个厂房项目，图纸标F3，但实拍图里导轨内壁光洁无肋，帘面卷径比标准值小8cm，我直接让检测机构现场测厚——结果钢板实测1.2mm，低于F3要求的1.5mm。图比合同更早暴露真相。

4.3 恶劣环境（高湿、粉尘、频繁启闭）下实景图反映的维护状态与隐患预警信号

我在港口仓库拍过一组图：三个月没保养的钢质卷帘，帘面下半截全是盐霜，喷塑层边缘起泡，导轨槽里积着灰白混合物——那是海盐结晶+粉尘+冷凝水拌出来的糊状物。这种图不用放大，肉眼就能看出问题：帘面升降时拖尾、异响、卡顿，都是从这里开始的。高粉尘环境更隐蔽，比如面粉厂，帘面看着干净，但凑近拍导轨顶部，会发现一层灰白浮尘塞满限位开关缝隙，下次联动就可能失灵。频繁启闭的商场中庭，我专拍帘面底部三片：新门边缘锐利，用一年后会有0.5mm左右的圆滑磨损，两年以上就出现毛刺和微卷边——这时候再不换，某天突然卡死，整条疏散通道就堵死了。最危险的是潮湿+温差大的地下车库，我拍过一张图：帘面背面结露，水珠顺着钢板流到导轨连接处，那里已经泛红，漆面鼓起绿豆大小的锈点。这种图我直接标红发给物业：“72小时内清污+补漆，否则锈蚀将从内向外穿透”。实景图不是记录现状，它是倒计时器。

我电脑里有个叫“图源铁律”的文件夹，里面没一张图是随手下载的。三年前我因为用了某平台一张带水印的检测报告配图做公众号推文，被厂商法务部电话约谈——不是怪我盗图，是那张图里铭牌信息被裁掉了半截，验收时甲方指着手机问我：“你确定这扇门真标着F4？图上根本看不清。”那天起我明白：防火卷帘的图，不是“能用就行”，而是“错一个像素都可能埋雷”。图片是证据，是语言，也是责任。你发出去的每一张，都在替专业说话。

5.1 权威来源推荐：国家消防产品信息网、检测报告附图、厂商白皮书及BIM模型截图

我查一扇门靠不靠谱，第一站永远是“中国消防产品信息网”（www.cccf.com.cn）。不是去翻证书编号，是点开每一本有效型式检验报告，直接拖到末页——那里一定有实拍附图：帘面特写、箱体剖面、导轨安装节点，连检测员戴手套的手指都入镜。这些图自带时间戳、报告编号、CMA章，比厂商官网高清图还可信。厂商白皮书我只信“技术附录”里的图，封面那种打光美颜过的展厅图，我连缩略图都不存。真正让我反复打开的是BIM模型截图：不是渲染图，是Revit里导出的剖面视图，标着真实尺寸、材质代码、防火封堵做法。上周帮一个地铁项目核图纸，发现BIM截图里联动控制箱离卷帘电机只有28cm，而规范要求≥30cm——图没P，误差藏在建模精度里。这种图，你看十遍，比读三遍规范管用。

5.2 设计/施工方如何规范采集与归档现场实景图（含水印、时间戳、定位信息要求）

我在每个项目开工前，给现场工程师发一份《卷帘图采五不准》：不准用美颜模式、不准关自动曝光、不准横屏拍竖向帘面、不准图里出现人手或安全帽遮挡铭牌、不准原图直传。我们用定制版“筑图”APP拍照，它强制叠加四行信息：项目名称+楼栋号+拍摄日期（精确到秒）+GPS坐标（误差≤5米）+拍摄人姓名拼音首字母。有一次拍医院ICU区卷帘，APP显示定位漂移了12米，我立刻重拍——因为验收要核对“该门是否位于图纸标注的L-7轴交D-3轴位置”。归档更死板：每张图命名规则是“部位_状态_日期_序号”，比如“地下二层车库坡道口_闭合_20240517_001.jpg”，所有图按天打包，加密上传至公司云盘，保留原始EXIF数据。去年审计抽查，他们调出我拍的37张图，逐张验GPS坐标、时间戳、光照角度，最后说：“你们这不像施工队，像消防档案馆。”

5.3 面向公众科普的图片优化策略：标注图解、动态GIF演示、VR全景嵌入等新媒体适配形式
