半地下车库防水与通风系统全周期设计施工指南｜迎水面+背水面双保险防水+高位暗藏排烟+BIM协同运维

我干了十几年地下工程，半地下车库的防水问题见得最多——它不像全地下结构那样被土体完全包裹，也不像地上建筑那样通风干燥。它卡在中间，一半埋着一半露着，水就爱在这儿找缝钻。雨水顺着覆土往下渗，地下水从底下往上顶，结构沉降时接缝一松，水就趁虚而入。我亲眼见过交付三个月的车库，坡道口返潮发霉，集水坑边泛白霜，顶板覆土交界处长出青苔。这些不是偶然，是设计没吃透、材料没选对、节点没盯牢。

做半地下车库防水，我心里有本账：不能只靠一层卷材糊弄，也不能光指望结构自防水扛着。它得是“迎水面封住来路，背水面兜住漏点”的双保险体系。迎水面，比如顶板外侧、外墙外侧，我习惯用非固化橡胶沥青打底，它能裹住基层毛细孔，还能跟卷材热熔融合，不窜水；背水面，比如内墙、底板内侧，我会补一道水泥基渗透结晶，水一来它自己活化，往混凝土里长结晶。这就像给车库穿了件防弹衣，外面挡子弹，里面防破片。

说到节点，我最怕三类地方：出入口坡道、变形缝、穿墙管。坡道口是雨水和车轮带进来的泥水交汇点，我一定在结构层上先做一道U型加强层，卷材翻上去30公分，再加一道钢边止水带；变形缝我从来不用普通中埋式止水带，而是用可卸式+注浆管组合，后期真漏了，拧开盖子就能注浆；穿墙管更得较真，套管比管道大两号，管根360度做R角，再刷两遍非固化，贴一圈自粘卷材，最后用聚氨酯密封膏收边。这些地方我不信图纸，只信现场亲手摸过、压过、灌过水。

材料我这几年越来越挑。以前用SBS改性沥青，夏天软冬天脆，现在主推非固化橡胶沥青+高分子自粘卷材复合系统——非固化像橡皮泥一样永远不固化，能适应微小变形，高分子卷材抗穿刺、耐老化，俩人搭伙干活，一个负责粘、一个负责扛；预铺反粘技术我也常用在底板，卷材直接铺在垫层上，浇筑混凝土时它就自动“咬”进浆体里，再也不怕底板沉降把防水层拉裂。施工时我要求工人戴白手套摸基层，有浮灰不行，有明水不行，有油渍更不行——手摸上去干净，卷材才肯老老实实贴住。

验收我从不走过场。每做完一段，我拿喷头模拟暴雨冲30分钟，重点看阴角、管根、施工缝有没有湿痕；闭水试验必须满水48小时，水位线标在墙上，专人每4小时抄一次，水位掉超过5mm就得返工；我还让监理拿红外热像仪扫一遍，潮湿区域温度低，图上一目了然。有次在顶板覆土交接处发现一条2米长的洇湿带，拆开一看，是回填土没分层夯实，局部积水泡胀了防水层。后来我们改了工艺：覆土前先铺一层排水板，再加一道HDPE防渗膜，最后才回填种植土。水有路走，就不往结构里钻了。

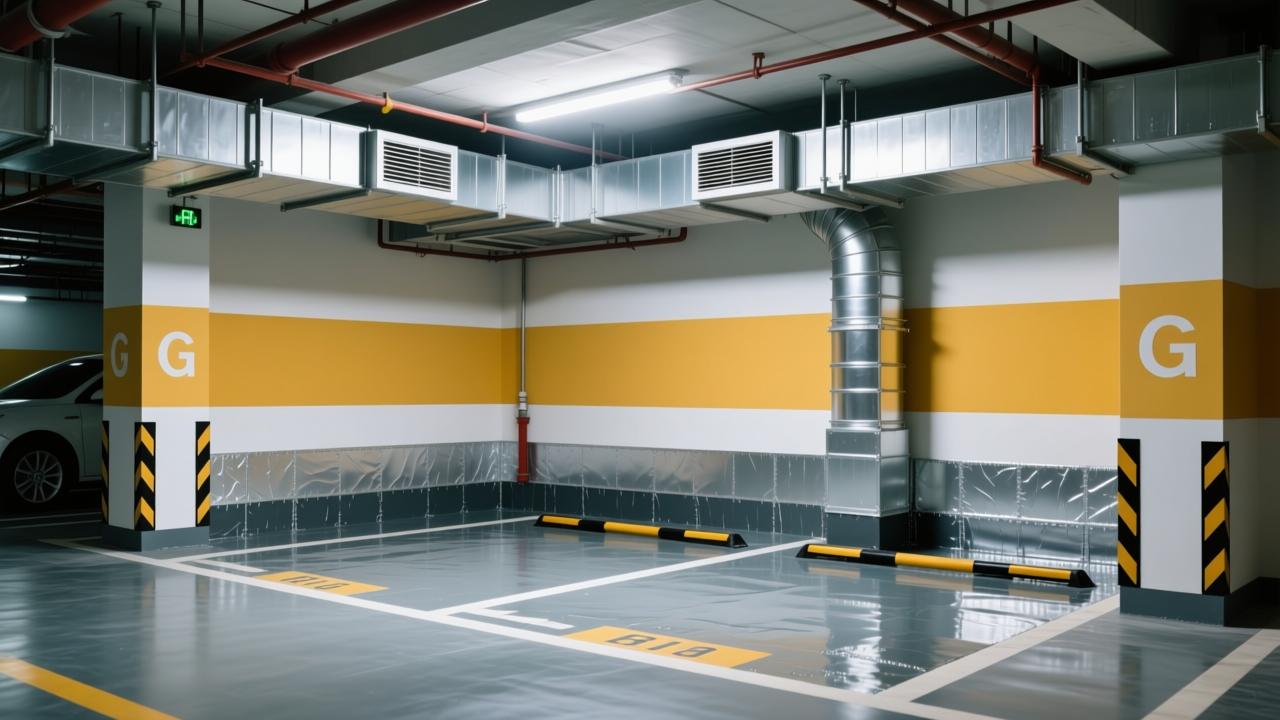

我接手的第一个半地下车库项目，风机刚装好就出问题——夏天中午车一停稳，司机开门那股热气混着汽油味直冲脑门。不是风机没开，是风根本没送到车位上。后来拆开吊顶一看，排烟口全吊在梁底下，离地才2.1米，补风口藏在坡道侧墙根，风还没上来就被车体挡死了。那一刻我明白：半地下车库的通风，不是照搬地上车库图纸就能搞定的事。它矮、它闷、它一半卡在土里，风进不来也出不去，全靠人一点点算、一次次调、一处处抠。

半地下车库的“半”字，是它的命门，也是它的难点。顶板覆土一压，自然风被截断大半；四周墙体埋进土里，侧窗少得可怜；净高常常卡在2.6到2.8米之间，连风管都得贴梁走。我做过实测，在无机械通风时，一个标准防火分区的CO浓度20分钟就能超限。自然通风在这里不是补充，是幻觉。所以从方案第一天起，我就把“机械系统必须全程兜底”写进设计任务书——不靠天，不赌运气，风机得随时待命，风道得每寸算清，风口得每个对准。

翻GB 50067和GB 51251这两本规范时，我拿红笔圈出所有带“半地下”字样的条款。比如GB 50067第8.2.1条明确说：“半地下汽车库应设置独立的机械排烟系统”，没有“宜”，只有“应”；GB 51251第4.4.12条更狠：“当空间净高≤3.0m时，排烟口应设在储烟仓内，且距顶棚或吊顶的距离不宜小于0.5m”。很多人以为顶板就是顶棚，其实覆土层加结构板再加找平层，真到吊顶底面可能只剩2.3米。我常在现场拿激光测距仪打点，发现不少项目排烟口装完离吊顶才0.2米，储烟仓根本没形成，火一起，烟全堵在人呼吸带里。

日常换气按6次/小时算，听起来简单，但得拆开看：6次是按车库体积算的，可半地下车库常有局部夹层、设备间、坡道下沉区，这些地方体积容易漏算。我习惯用BIM模型切片，一层层框选，连消防电梯前室的联通风道都单独建模。火灾工况更不能套公式——规范给两个值：≥6次/h 或 60m³/(h·m²)，我全取。为什么？因为半地下车库车辆密集、燃油多、疏散慢，烟生成速率比地上车库快得多。我参与过一次模拟，同样火灾功率下，半地下车库烟层下降速度比地上快1.7倍。所以排烟量我宁可多留15%余量，风机选型一定带变频，平时低速省电，着火瞬间秒升额定风量。

排烟口和补风口的位置，是我跟暖通同事吵得最多的地方。他想按惯例把排烟口吊在顶板下，我说不行——顶板覆土厚，吊顶又矮，排烟口一装，下面只剩2米净高，司机抬头撞头。最后我们改成“高位暗藏”：在顶板结构层预留排烟竖井，风口藏在防火卷帘箱上方、检修马道侧面，离地3.2米以上，既躲开人车流线，又确保烟一升起来就被捕获。补风口更难搞，规范要求补风量不小于排烟量的50%，可半地下没外墙开窗条件。我们就把补风口挪到坡道入口内侧墙上，离地0.4米，做斜向下30°导流，让新风贴地走，推着烟往上走。现场调试那天，我拿烟饼一放，烟真的像被赶着一样往排烟口跑，没在车道上滞留。

智能联动这事，我经历过教训。有个项目验收前夜，报警主机报故障，查了一宿发现是排烟阀反馈信号线接反了——阀门开了，主机却显示关着。结果消防验收时，模拟火警，风机转了，排烟阀没开，整套系统瘫痪。现在我盯死三件事：一是所有执行器必须带双反馈（开到位+关到位），二是风机控制箱里预埋硬线联锁回路，不依赖总线通讯，三是验收前拉通所有接口做“黑盒测试”：不看屏幕，只看动作——烟感报警，卷帘落一半，补风机启动，排烟阀开，主风机提速，声光警报响，全部在90秒内完成。有次测试发现卷帘下降和排烟阀开启差了4秒，我们当场改PLC逻辑，把触发条件从“报警信号”改成“报警+延时2秒”，确保烟没下来阀先开了。

说到验收，消防队最常卡两点：一是排烟口实际风速超20m/s，吹得防火玻璃嗡嗡响，我们就在风口后加静压箱，风速立马压到12m/s以内；二是补风路径被误当成排烟路径，我们在所有补风管道外壁刷淡蓝色油漆，排烟管刷红色，检修口贴标签，连保洁阿姨都能分清。现在我带新人，第一课就带他们钻风管——趴在地上看补风口怎么导风，踮脚摸排烟口温度，蹲在风机房听变频器啸叫是否平稳。通风排烟不是画在纸上的线条，是能摸到、听到、闻到的活物。

我第一次站在半地下车库基坑边，手里捏着三份图纸：建筑总图上标着“覆土1.8m”，结构图里写着“抗浮锚杆间距2.4m”，而市政管线图上，一根DN600雨水干管正从车库南侧斜插穿过——三张图叠在一起，管线直接切进主梁投影区。那一刻我意识到，半地下车库不是“建个车库再盖层土”那么简单，它是地形、结构、水、风、电、人、车、时间拧成的一股绳，松一扣，整条线就打滑。后来我们把所有专业拉到现场，拿卷尺量高差、用水准仪复核市政井底标高、用无人机拍周边建筑日照阴影，才把车库北高南低的坡向定下来。原来所谓“集成”，不是软件里模型对得上，是人在泥地里蹲着，把每根管、每道缝、每缕风都认成自己家的事。

规划阶段我就爱往现场跑，不是看地，是听地说话。有次在丘陵地块做方案，甲方说“尽量少挖方”，我带测绘队绕着场地走三圈，发现东侧自然坡度刚好能埋入车库顶板，西侧却要深挖3米。如果硬按对称布局，西边基坑支护费用多出280万，还拖工期。最后我们把车库整体西移8米，让主体趴在缓坡上，只在东侧做局部覆土过渡。这样既避开西侧高压线走廊，又让南侧坡道出口离市政路更近，连消防车转弯半径都省了2米。还有一次，为躲开一栋老居民楼的日照敏感窗，我们把通风竖井从楼东侧挪到西北角，顺手把排风机噪声源甩出住宅声环境达标区。这些事图纸上不画，可你站那儿，风从哪来、影子往哪落、车从哪进、人往哪走，全在空气里飘着，得伸手抓得住。

BIM在我这儿不是炫技工具，是吵架时的证据本。结构专业说“梁底净高2.75米够了”，机电同事马上调出模型剖面：通风管外径630mm，保温层厚40mm，吊架占高120mm，再加检修空间300mm——梁底真只剩2.59米，司机身高1.85米，抬手摸顶棚都费劲。我们当场在模型里做“人机模拟”，导入不同车型包络线，让虚拟司机开车进库，系统自动标出所有碰头点。最绝的是穿墙套管冲突：电气桥架要横穿防火分区墙，结构预留洞中心标高跟暖通排烟阀执行器安装高度只差8厘米。BIM碰撞报告一出，施工前就把洞口上抬200mm，还给执行器留了操作手轮空间。现在我要求所有专业模型必须带施工逻辑——比如防水层不能只是个面，得标出“非固化涂刷遍数+卷材铺贴方向+搭接宽度+保护层厚度”，连工人贴砖都能照着干。

施工那会儿，我工装裤口袋里常年揣着三样东西：卷尺、记号笔、防水胶带。为什么？因为防水层太娇气。有次结构刚拆模，暖通班组扛着3米长风管就往顶板上放，我冲过去一把拦住——底下防水层还没做保护层，钢管棱角蹭一下，非固化涂层就破皮。后来我们定了“三不原则”：防水没验收完，风管不进场；风管没吊装完，电气桥架不穿楼板；桥架没封堵完，装修吊顶不封板。工序不是排在纸上，是刻在现场。比如坡道侧墙防水，我们让结构班组在浇筑前就在侧墙顶部预埋L型钢板，后期防水卷材直接热熔压进钢板凹槽，再用密封膏封严——比传统收口方式多一道物理锚固，三年后回访，那处一点返潮痕迹都没有。

运维阶段我才真正看清设计的“债”。有个项目交付两年后，业主打电话来说“风机声音越来越大，但风量反而小了”。我带人去测，发现不是电机坏了，是初效过滤网两年没换，积灰厚得像块海绵，风机拼命吸，气就是进不来。我们立刻给每台风机加装压差开关，超限自动报警；又在BIM模型里挂接设备档案，扫码就能看到上次更换日期、滤网型号、维保记录。还有结露问题，不是保温没做好，是排水沟盖板缝隙太大，洗车水汽天天往吊顶里钻。我们改用不锈钢格栅盖板，缝隙缩到3mm以内，还在沟底加铺防结露涂料。现在我做设计，一定在图纸上标出“首年每季度巡检项”，比如“第6个月查集水坑浮球阀灵敏度”“第12个月测排烟阀机械臂润滑状态”——运维不是移交后的断点，是设计终点前的最后一道刻度。

绿色低碳这事，我越来越觉得不是加分项，是生存题。去年在沿海项目试了光伏顶板一体化：不是简单在覆土上架支架，而是把光伏组件嵌进结构顶板，背板直接当防水层用，组件间隙做导水槽，雨水顺着槽流进回收池。冲洗车库的水，一半来自这里。还有台新装的通风机组，制冷剂换成R1234ze，GWP值不到R410A的1%，但采购价贵了37%。我拉着业主算账：按每天运行10小时、十年周期算，省下的碳配额折现，第三年就回本。最让我踏实的是，现在图纸封面不再只写“设计单位”，而是印着“全周期协同责任表”——结构负责人签在哪段抗浮验算旁，防水工程师按手印在节点详图下，运维顾问在设备表末尾标注“建议更换周期”。半地下车库会老，会潮，会堵，会响，但它不该被遗忘。我交出去的不是一张图，是一份能陪它走过十年、二十年、三十年的约定。
