房屋平面图怎么画？零基础手绘+CAD全流程教学（含规范避坑指南）

我刚开始学画房屋平面图那会儿，总以为只要把房间摆好、标上尺寸就完事了。后来才发现，一张真正能用的平面图，不是“画得像不像”的问题，而是“说得清不清”的问题——它得让施工队不问第二遍，让审批人员一眼看懂结构逻辑，让业主站在图前就能脑补出自己以后怎么生活。这一章我想带你从最底层的认知出发，不讲虚的，就说清楚：平面图到底是什么、为什么非得按规矩画、以及你手里的笔或鼠标，该往哪个方向用力。

1.1 平面图的定义、用途与法律/设计规范要求
平面图就是人站在房子正上方，把屋顶掀开后俯视看到的样子。它不是艺术速写，是建筑语言的第一句“你好”。我帮朋友改过一套老房装修图，他拿手绘草图去物业备案，被退回三次——不是因为画得丑，而是缺指北针、没写比例尺、墙体没区分承重与非承重。住宅报建时，住建部门查的不是你家沙发放哪，而是承重墙有没有被误拆、疏散距离够不够、厨房是否直通室外。装修备案虽没那么严，但消防通道宽度、燃气表位置、卫生间降板深度这些，图纸上漏一项，后期就被叫停整改。我见过有人为省300块设计费自己画图，结果砸墙砸到结构梁，最后补强加了两万。

1.2 必备要素解析：墙体、门窗、尺寸标注、指北针、比例尺、图例与功能分区
我桌上常年压着一张自己画的第一张合格平面图，上面密密麻麻贴着便利贴：红笔圈出的“外墙370厚”、蓝笔写的“入户门开启方向朝走廊”、角落手写的“厨房净宽≥1.5m（含橱柜）”。这些不是装饰，是底线。墙体要标厚度和材质（比如“240砖墙”或“100轻钢龙骨”），门窗得写编号（M1、C2）、洞口尺寸和开启方向；尺寸标注不是只标长宽，而是层层嵌套——总尺寸、轴线尺寸、净空尺寸一个都不能少。指北针让我在画小区总平图时少跑两次现场，比例尺1:50意味着图纸上2厘米=实际1米，这个换算我练到闭眼都能反应。图例不是摆设，是我给水电工留的暗号：“□+P”是配电箱，“△+S”是声光报警器。功能分区也不只是写个“主卧”“次卧”，我习惯用浅灰底纹区分动区静区，连玄关要不要做换鞋凳，都在分区里悄悄埋了伏笔。

1.3 手绘与数字绘图的选择依据：适用场景、精度需求与交付标准对比
去年我接了个民宿改造单子，业主要求三天内出方案。我先用手绘快速出三版布局——铅笔打稿、橡皮改、色铅笔标材质，客户指着其中一版说：“就这个，餐厅和露台打通的感觉我喜欢。”但等报建时，我立刻切到CAD重绘：手绘图再好看，也过不了审图系统的自动校验。手绘适合前期沟通、小面积改造、预算有限的自住房；CAD才是施工图的硬通货，它能精确到0.1毫米，能一键生成面积表，能导出DWG给结构工程师配筋。不过我也试过纯用iPad Pro+Procreate画精装方案，客户边看边划重点，比对着CAD图点头快得多。关键不是工具多高级，而是你心里清楚：这张图下一句要对谁说？对审批科，它得规整；对泥工师傅，它得直白；对业主，它得有温度。

我第一次手绘平面图是在出租屋的餐桌上，台灯照着一张A3网格纸，尺子压歪了三次，铅笔芯断了五根。那张图最后没用上，但教会我一件事：手绘不是退而求其次的选择，而是把空间逻辑一寸寸刻进肌肉记忆的过程。它不靠软件自动对齐，全靠你心里有数——墙多厚、门往哪开、人站在门口能不能转身。这一章我就带你从摊开一张纸开始，不跳步、不省略，连橡皮怎么擦都告诉你。

2.1 工具准备与比例尺使用方法
我包里常年装着三样东西：0.5mm自动铅笔（HB芯）、30cm透明直尺（带毫米刻度）、还有两叠纸——一叠是1:50的A3工程网格纸，另一叠是空白硫酸纸。为什么选1:50？因为小户型画得清，大户型也压得住细节。比如实际3米宽的客厅，在图上就是6厘米，手指能稳稳标出尺寸线；要是用1:100，就缩成3厘米，标门洞2.1米时，误差半毫米，实际就差了5公分。换算我有个笨办法：在尺子边贴胶布，写上“1cm=0.5m”“2cm=1m”，看一眼就反应过来。网格纸不是用来描格子的，是帮你锚定轴线——我把横向第5条线设为X轴，纵向第8条线设为Y轴，所有墙体都从这两条线出发推演。有次帮邻居画老房改造图，他家承重墙歪了7度，我就是靠网格线发现的：外墙轮廓和网格夹角不对，立刻拉卷尺复测，果然基础沉降了。

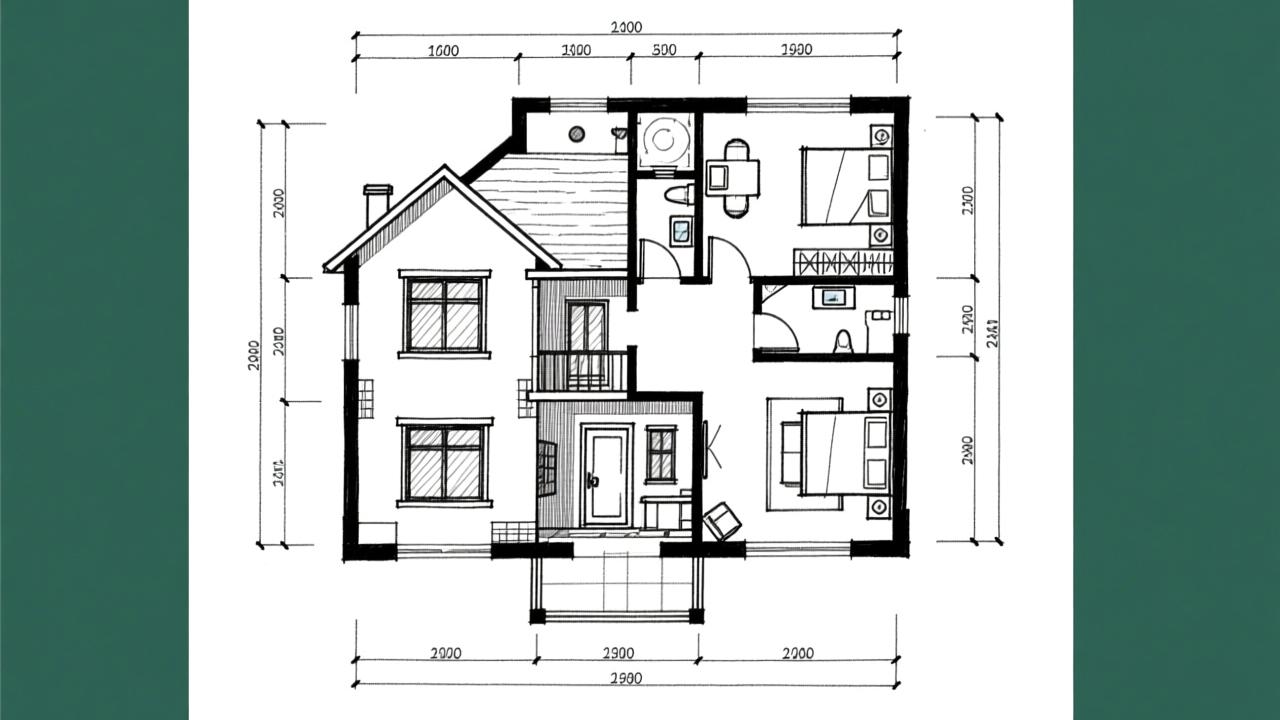

2.2 手绘房屋平面图步骤
我习惯从轴线开始，不是先画墙。拿铅笔轻轻画两条相交直线，标上“A轴”“1轴”，再按开间进深往外推——比如客厅开间3.6米，就在A轴右边量7.2格（1:50下每格10cm），打个小点，再连成线。外墙我用0.7mm加粗线，内墙用0.5mm细线，这样一眼分清主次。画到门窗时，我绝不直接画个方框完事：先量好洞口宽度，比如入户门900mm，在图上标1.8cm，再用三角板比着画45度斜线表示开启方向，箭头指向走廊。标注尺寸我分三层写：最外圈是总长总宽（用引线拉到图外空白处），中间是轴线间距（比如“A-B轴=3600”），最里层是净空（“客厅净宽3240”，扣掉两边墙厚）。家具示意我只画轮廓：沙发用长方形+三条短线表扶手，餐桌画圆圈加四点表椅子，不涂色、不加阴影，怕干扰结构信息。文字说明全用手写楷体，字号统一，像“卫生间地漏居中”“厨房燃气灶距窗≥500”这种话，写在对应房间右下角，离墙留两格空。

2.3 常见误区警示
我摔过最大的坑，是忘了墙体厚度。有次画完才发现，图纸上卧室门开着，但实际门扇撞到隔壁墙体——因为没把240mm砖墙厚度画进去，门洞边缘直接连到了轴线上。后来我养成习惯：画完外墙立刻标“370”或“240”，内墙标“120”或“100”，轻质隔墙标“90（石膏板）”。另一个雷区是承重墙混淆。老房子常有假梁真柱，我拿手电筒照顶棚找结构线，再对照原始竣工图，用双实线+“ZQ”标记承重墙，非承重墙用虚线。有客户指着图问：“这堵墙能拆吗？”我直接翻出标记说：“这堵是ZQ，拆了楼板会裂。”尺寸漏标更隐蔽。有回我漏标了卫生间门槛石高度，施工队按常规垫高2cm，结果马桶法兰盘压不住排污管，返工三天。现在我画完必做“三查”：查所有门洞有没有宽高标注，查每个房间有没有净宽净深，查所有转角有没有完成面尺寸（比如“瓷砖完成面距墙15”）。查完用红笔在图角打钩，钩完才敢给客户看。

我第一次在CAD里画完平面图，导出PDF发给施工队后，师傅打电话问我：“这扇门标的是2100，可门洞实际要留2150，你是不是少写了50？”我盯着屏幕愣了三秒——原来我按手绘习惯标了门洞净高，忘了CAD图纸得标结构完成面。那天起我明白，CAD不是手绘的电子复制版，它是另一套语言：图层是语法，标注是标点，单位配置是拼写规则。这一章我不讲快捷键大全，只说怎么让软件听懂你要表达的空间逻辑。从打开界面那一刻起，每个操作都对应着现场的一把卷尺、一面墙、一扇门。

3.1 主流软件入门（AutoCAD/LibreCAD/天正建筑）界面与基础命令速览
我电脑里装着三套软件，用法完全不同。AutoCAD像一把瑞士军刀，干净利落，LAYER（图层）、LINE（直线）、OFFSET（偏移）三个命令就能搭起整张图骨架。我教新手第一课永远是：别急着画墙，先输LAYER回车，建好“墙体”“门窗”“标注”三层，再把“墙体”设成红色、“门窗”设成蓝色——颜色不是为了好看，是防止你画着画着把窗框线误删成墙线。LibreCAD是我给预算有限的朋友推的，它没有天正那么智能，但胜在轻快，打开就一个白底黑线界面，PLINE（多段线）画墙时能自动闭合，适合小户型快速出图。至于天正建筑，它像给建筑师配了个助理，输入“TQ”（墙体）直接弹出厚度选项，点一下就生成带材质的墙体；画门不用画四条线，选“MEN”（门），点两下就出来带开启弧线的标准门。但我提醒所有人：天正生成的图，务必进“对象编辑”里检查一次——有次它把卫生间门默认设成外开，可实际空间根本转不开，我是在打印前放大到1:1才发现的。

3.2 标准化绘图流程：图层管理（墙体/门窗/标注/家具分层）、线型设置与单位配置
我所有CAD图纸的第一步，是输UNITS回车，把长度类型设成“小数”，精度调到0.000，插入比例统一为“毫米”。为什么？因为现场工人读图，看的是“3600”不是“3.6”，标高写“±0.000”比写“0”更明确。图层我死守四层铁律：墙体用Continuous线型、红色、线宽0.3mm；门窗用Dashed虚线、蓝色、线宽0.15mm；尺寸标注单独一层，青色、线宽0.1mm；家具示意放“FURNITURE”层，绿色、不打印。有次我偷懒把家具和墙体画在同一层，结果施工方按图切割板材时，把沙发轮廓当成了隔墙定位线，差点在客厅中央砌一道砖墙。后来我养成习惯：每画完一类元素，立刻按LA（图层）锁住上一层，再开新层。线型我从不依赖默认，墙体必须用PLINE画，这样OFFSET偏移时能自动保持厚度；门窗洞口我用LINE+TRIM（修剪）做，确保边缘绝对垂直——因为施工队会拿激光水平仪对齐CAD里的直线，歪一度，瓷砖缝就跑偏两公分。

3.3 尺寸标注规范详解：线性标注、连续标注、基线标注的应用场景；公差标注、标高符号、引出线文字格式（符合GB/T 50104-2010《建筑制图标准》）
我标注尺寸，从来不用DIMSTYLE（标注样式）一键生成。线性标注（DIMLINEAR）只用于标单段距离，比如“客厅开间3600”，箭头必须压在墙体完成面上，不是轴线上；连续标注（DIMCONTINUE）是我画走廊的救命稻草——从入户门开始，一连串标到阳台门，所有尺寸首尾相接，施工队量尺时不会漏掉中间那段；基线标注（DIMBASELINE）专治卫生间：以地漏中心为基准线，向上标马桶、洗手台、淋浴区高度，保证所有设备安装面相对关系精准。公差我只标三处：门洞宽度±5mm（防变形）、窗台高度±10mm（容错抹灰）、标高符号一律用“▽”加数字，比如“▽-0.030”表示比室内地坪低30mm。引出线我用手动命令LE（快速引线），文字用仿宋_GB2312，字高2.5mm，超出引线末端2mm——这是GB/T 50104白纸黑字写的。有回我图上写“厨房插座距地1300”，客户问：“是离毛坯地面还是瓷砖完成面？”我翻出标准第5.2.3条给他看：“所有标高及尺寸均指完成面”，当场改图，把文字改成“厨房插座距铺贴完成面1300”。图纸不是越花哨越好，是让瓦工、木工、水电工一眼就敢照着干。

我画完第一张CAD平面图时，以为任务结束了。直到施工队发来现场照片：厨房门开着，冰箱卡在门口转不了身；卫生间淋浴区地漏位置和排水管冲突，工人蹲在地上拿卷尺比划着问我“这图上标的是净尺寸还是结构尺寸”。那一刻我才懂，平面图不是终点，是空间逻辑的第一次翻译——而真正的考验，是从图纸跳进现实前的反复校对、交叉验证和语言转译。这一章我不再教你画线或标尺寸，只说怎么让这张纸真正活起来：让它和立面图对得上眼神，和水电图握得上手，让业主指着图说“我就要这个动线”，让师傅拿着图敢直接放线砌墙。

4.1 平面图与其他图纸的协同：与立面图、剖面图、水电点位图的对应逻辑
我习惯把四张图并排打开在屏幕上，像看一张拼图。平面图上标了“主卧窗宽1800”，立面图就得在对应位置画出窗框厚度、窗台高度、外饰面收口方式——有次我平面图画对了，立面图却忘了标窗台板挑出长度，结果外墙贴砖后窗台被包进去5公分，雨水全往里淌。剖面图是我查漏的镜子：平面图里画了一堵200厚的轻钢龙骨隔墙，剖面图必须显示它从楼板起、到吊顶止，中间有没有穿梁、有没有设备管线穿过。最常打架的是水电点位图，我把它当成平面图的“影子”。插座位置不能只写“床头两侧”，得在平面图上量出离墙面完成面的距离，再同步到水电图的X/Y坐标里；开关高度我统一设为1300，但必须检查剖面图里这个高度是否被吊顶龙骨挡住——有回我忘了这事，电工埋完管才发现开关面板装完一半露在吊顶外面。现在我每改一处平面图，第一反应是点开另外三张图，用“MATCHPROP”（特性匹配）把修改同步过去，哪怕只是挪了扇门的位置，也要确认立面图的开启方向、剖面图的墙体构造、水电图的开关联动关系全都没变。

4.2 动态校验与优化技巧：利用CAD测量工具复核面积、检查净空尺寸、模拟动线合理性
我电脑右下角永远停着一个计时器，不是算画图时间，是算“校验时间”。画完图不急着保存，先输AREA回车，框选客厅，看面积是不是32.6㎡——如果差0.3㎡，我就知道某段墙偏了两公分。净空尺寸我专治“看起来能过，实际卡死”的地方：用DIST（距离查询）点选门内侧边缘到对面墙的距离，厨房U型操作台我必测“冰箱开门半径900mm范围内无障碍”，主卧我测“双人床两侧留出600mm通行通道”。最管用的是动线模拟，我不靠想象，用PLINE画一条线，从入户门开始，绕过鞋柜、穿过客厅、拐进厨房、停在冰箱前——然后用LIST查这条线总长，再用“PROPERTIES”调出每段转折角，看有没有小于90°的急弯。有次我发现动线在餐桌边有个120°钝角，看着宽松，可实际推餐车过去，轮子卡在桌腿和墙面之间。后来我加了个小动作：把常用家具按真实尺寸做成块（BLOCK），用INSERT插入平面图，再用MOVE+ROTATE实时拖拽旋转，看门开到最大时会不会撞到餐桌边——这个动作我叫它“图纸试运行”，比任何效果图都早一步暴露问题。

4.3 成果输出与交付：PDF/A3打印设置、图框定制、版本命名规范及客户沟通要点（如何向非专业人士解释平面图关键信息）
我交图前必做三件事：导出PDF时勾选“打印样式表（monochrome.ctb）”，确保黑白打印也分得清墙体和标注；A3纸我固定设为“横向布局”，图框用自定义的20mm外边距+10mm内边距，标题栏留足空间写项目名、日期、版本号；文件名从来不是“平面图最终版_改好了”，而是“XX小区3栋201_平面图_V2_20240412_含家具示意”。版本号不是摆设，V1是初稿，V2是加完尺寸标注和图例，V3是同步完水电图后的终版——有次客户拿着V1图找装修公司报价，结果对方按没标墙体厚度的图算错了材料，我立刻发去V3并附言：“请以此版为准，所有墙体已区分承重/非承重，厚度标注完整”。给业主讲图，我从不指尺寸数字，而是用手指在图上划路线：“您看，早上从卧室出来，直走6步到厨房，转身就能拿到咖啡机，不用绕过餐桌”；说卫生间，我不说“淋浴区1200×900”，而是说“站进去，左手能摸到花洒，右手能拿到洗发水，头顶还有800mm净高”。图纸交付不是交一份文件，是交一个可感知的空间承诺——我签的不是名字，是那扇门开合的顺滑感，是冰箱门能完全展开的确定性，是孩子光脚跑过客厅时，地板缝刚好对齐他脚步的节奏。
