花境平面图怎么画才不返工？景观设计师十年实战总结的CAD绘制规范与落地避坑指南

花境平面图不是一张简单的“植物摆位图”，它是我每次打开CAD前最想先理清的那张纸。它把看不见的设计逻辑，变成施工队能读懂的语言，把设计师心里的四季变化，翻译成工人手里的铲子和水壶。我画过几十个花境项目，发现越早把平面图画扎实，后期返工就越少；越愿意在图上标清楚每一处留缝宽度、每一种植物编号，现场种下去的效果就越接近想象。这张图是设计和现实之间的第一道桥，不是装饰，是契约。

1.1 花境平面图的定义与在景观设计中的定位

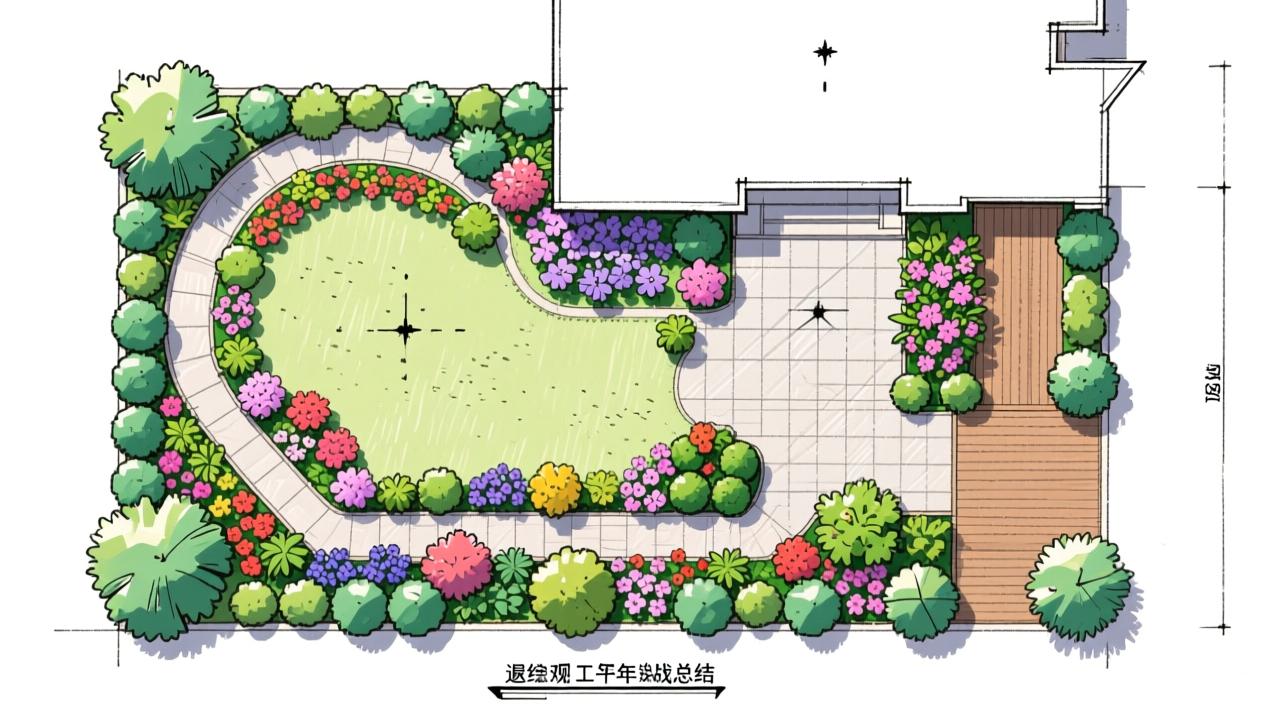

花境平面图，就是从正上方“俯视”花境地块后，用符号、线条和文字记录下所有植物种类、位置、数量、规格及空间关系的图纸。它不讲高度，不讲故事感，只讲“谁在哪、占多大、怎么排”。在我手里的项目里，它从来不是效果图的附属品，而是整个花境设计的骨架——方案阶段靠它推敲构图，扩初阶段靠它对接水电和铺装，施工图阶段靠它锁定苗木清单。甲方看效果图心动，施工队靠平面图干活，养护师傅按它认植物，它站在所有角色中间，谁都不能绕开。

有时候我会把它比作花境的“身份证”。身份证上不写你笑得多好看，但得有姓名、出生地、有效期。平面图也一样：不渲染光影，但必须标清植物编号、冠幅范围、种植边界；不表现风吹草动，但得体现前后错落、疏密节奏。它不抢眼，可一旦缺了它，整个设计就没了落脚点。

1.2 与立面图、剖面图、效果图的协同关系
我习惯把这四类图当成一个“花境小分队”：平面图是队长，管全局调度；立面图是站岗的哨兵，盯住视线高度和层次过渡；剖面图是钻地的探员，查地下土层、排水坡度、根系空间；效果图是宣传员，负责打动人心。它们谁也不能单干。比如我在做一处林缘花境时，平面图上把绣球和芒草按3:7比例排开，立面图立刻反馈出中景太“平”，得加一丛紫菀抬高视觉焦点；剖面图又提醒我，这片区域地下水位偏高，银叶菊得整体抬高15cm种植——这些调整，最后全得反向更新到平面图的标高和种植点位上。

效果图常被夸“美”，但真正让我睡得踏实的，是平面图里那一圈圈精准的冠幅圆。因为我知道，只要工人按这个圆去挖坑、留距、配苗，哪怕当天阴天没拍出好照片，三个月后植物长开了，效果依然在线。它们之间不是谁主谁次，而是一环扣一环，漏掉哪一环，现场就容易脱节。

1.3 实际项目中花境平面图对施工落地、成本控制与后期养护的指导意义
去年在做一个社区花园项目时，我们最初平面图没标清“留缝宽度”，施工队按经验留了5cm，结果宿根花卉一发芽就挤成一团，第二年全得返工重种。后来我把“最小留缝≥8cm”直接写进图例，还加了局部放大索引——这一改，苗损率降了近四成。平面图真能省钱，不是靠砍植物，而是靠提前把“种不下”“长不开”“浇不到”的坑填平。

对成本来说，它是一份动态预算底单。我习惯在平面图上同步生成苗木表，哪种植物种几株、什么规格、单价多少，一目了然。甲方审核时不用翻十页Excel，直接看图右下角表格就行。养护阶段更依赖它：新来的园丁不认识金边玉簪，但能按图上“Z-07”编号查到养护卡；台风过后倒伏一片，对照平面图立刻知道哪几株是支撑桩重点保护对象。它不华丽，但它让设计真正活下来、长起来、传下去。

我画花境平面图时，手边总放着一本翻旧的《CJJ 82-2012》，不是为了摆样子，是真会一页页查。比如某天在画滨水花境，突然卡在“种植边界离硬质驳岸该留多少”，手指直接翻到规范第5.3.2条——上面白纸黑字写着“临水植物带与硬景接缝净距不宜小于150mm”。那一刻我松了口气，不是因为省事，而是知道这个数字背后有太多被踩过的坑：有人留太近，铺装热胀冷缩把苗根挤裂；有人留太远，雨水直冲造成土壤裸露。规范不是框住创意的绳子，是我踩进泥地前，先摸到的那块垫脚石。

2.1 国家及行业相关标准（如《园林绿化工程施工及验收规范》CJJ 82-2012）中的平面图要求
CJJ 82-2012里关于平面图的要求，其实就藏在几个不起眼的条款里。第4.2.3条说“施工图应标明植物种类、规格、数量、种植位置及株行距”，听起来像常识，但我在现场见过太多“位置模糊”的图——只标个圆点，没写是种单株还是丛植，工人凭手感挖坑，结果一丛蓝雪花被拆成五棵单种，开花稀稀拉拉。第5.1.4条更实在：“乔灌木应标注胸径或冠幅，宿根花卉宜标注成年冠幅”，这句话让我改掉了过去只写“高度40cm”的习惯。现在我标绣球，一定写“冠幅60–80cm（三年生）”，因为养护师傅靠这个判断要不要今年修剪，施工队靠这个预留生长空间。

还有一次甲方临时要求加无障碍通道，我翻到规范附录B的“通行净宽与转弯半径”表格，立刻在原平面图上划出1.2m宽的连续路径，并把两侧花境群落往内收了30cm。没有这张图对照标准，光靠“差不多”去协调，三天都定不下来。这些条文不是印在纸上，是长在地块里的尺子。

2.2 比例选择原则（常用1:20、1:50、1:100）及其适用场景分析
我抽屉里有三支不同粗细的绘图笔，对应三种比例——1:20用0.3mm针管笔，1:50用0.5mm，1:100用0.7mm。不是较劲，是真不一样。做住宅庭院花境，面积常不到30㎡，用1:100画出来，一株芒草的冠幅圆才2mm，连编号都挤不下，这时候必须上1:20：植物区块能画出毛边感，留缝线能标到厘米级，连滴灌头位置都能钉准。而市政道路花境动辄两三百米长，用1:20一张A1图都铺不满，我就切段画，主节点用1:50，长直线段用1:100，再配个总索引框——就像开车，近处看后视镜，远处看导航，比例就是我的视角开关。

有次帮朋友改一个学校花坛图，他坚持用1:100，结果甲方指着图问：“这丛鸢尾到底种几棵？”我放大一看，五棵挤在一个圆里，编号全叠在一起。那天我重画了三遍，换成1:50，每棵标独立编号+小箭头引出，甲方当场签字。比例不是技术参数，是沟通成本的开关——选对了，一句话说清；选错了，十页备注都扯不清。

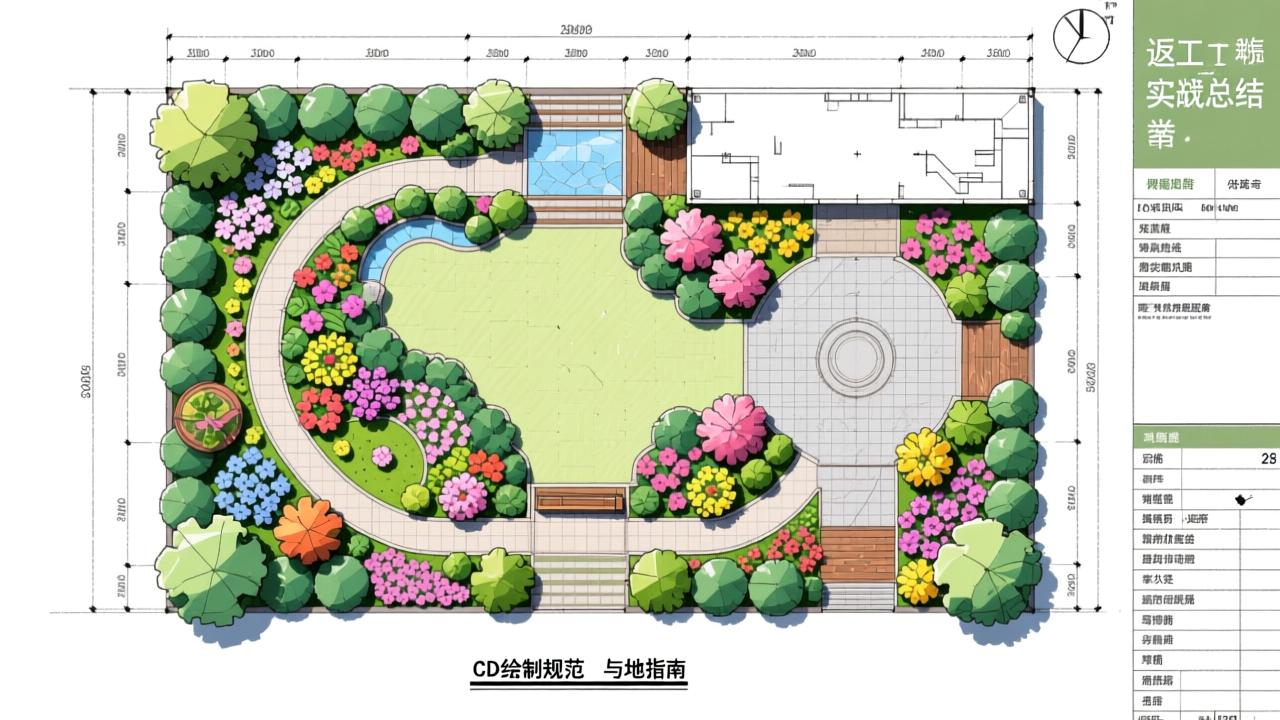

2.3 图面要素强制规范：图名、比例尺、指北针、标高、图例、植物编号系统、种植边界线与留缝宽度标准
我电脑里有个叫“花境图面铁律”的文件夹，里面全是不能删的图层和模板。图名必须带项目名+区域号+版本号，比如“云栖花园-东入口花境-V3”，因为施工队常同时干七八个区，名字乱了，苗就运错地方。比例尺从来不用文字写“1:50”，而是画一根1cm长的线，标“50cm”，工人拿尺子一量就懂。指北针不是装饰，是定位锚点——去年林缘花境因树影方向影响开花，我们靠指北针快速比对日照模拟图，当天就调了鼠尾草的种植朝向。

标高我只标三个点：起始点、最低点、排水口，不多标，但每个都打实测数据。图例必须手绘扫描入库，不能用CAD默认符号，因为“金叶石菖蒲”和“金边麦冬”叶子形状太像，靠颜色区分容易印糊，我就把前者画成锯齿叶，后者画成弧形叶。植物编号系统是我最抠的：Z代表宿根，M代表木本，T代表观赏草，后面跟两位数字，按平面从左到右、从前到后排序，绝不跳号。种植边界线用0.5mm实线，留缝线用0.25mm虚线，宽度统一标“≥80mm”，并加一句小字：“此处不得覆土压实，需填轻质基质”。这些不是格式强迫症，是我在工地蹲过三次后，从泥巴里抠出来的生存法则。

我打开CAD时，从不直接画线。第一件事是新建图层，就像进厨房先洗菜——手没干净，后面再香的菜也带土腥味。花境图不是一张图，是四张叠在一起：种植层负责呼吸，硬景层负责站稳，标注层负责说话，参照层负责指路。我给它们分别起名“Z-Plant”“H-Hardscape”“A-Annotation”“R-Reference”，全用英文缩写，因为施工队师傅用手机看DWG图时，中文图层名常乱码。颜色也固定死：种植层青绿（150号色），硬景层砖红（10号色），标注层钴蓝（50号色），参照层浅灰（253号色）。有次图发出去被甲方用天正打开，所有颜色自动转成黑白，结果硬景和种植混成一片，那天我连夜重配线型——砖红线用CENTER2，植物线用DASHED，哪怕只剩轮廓，也能一眼分清哪是地，哪是苗。

3.1 CAD绘图前准备：图层规划（种植层/硬景层/标注层/参照层）、线型与颜色配置规范
图层不是分类筐，是时间切片。我把“Z-Plant”再拆成Z-Plant-Mature（成熟冠幅）、Z-Plant-Initial（初植范围）、Z-Plant-Drain（排水孔位），三者同属种植层，但开关自由。下雨天改图，我就关掉Initial层，只留Mature层核对是否压到检修井；交底前一晚，再打开Initial层，补上每丛苗的挖坑定位点。硬景层里，“H-Paving”和“H-Curb”必须分层，因为铺装标高常比路缘石低2cm，施工队按层提量，差1mm都可能返工。标注层最怕堆文字，所以我设了A-Tag（编号引线）、A-Note（技术说明）、A-Scale（比例尺）三个子层，交图前一键关闭A-Note，图纸立刻清爽——甲方爱看干净图，工人要的是能钉在安全帽上的关键信息。

参照层是我藏私货的地方。里面存着现场实测的树影范围、地下管线红外扫描图、甚至上一季枯萎植物的GPS标记点。去年画滨水花境，参照层里有一条淡紫色虚线，是潮位监测仪三个月记录的最高水位线，我沿着它往内缩30cm画种植边界，施工队起初不信，直到暴雨后隔壁项目水漫花境，我们这区干爽如初。参照层不打印，不交付，但它在我心里亮着灯。

3.2 核心绘制技巧：植物群落区块绘制、冠幅模拟（圆形/椭圆/自由多边形表达）、密度分级符号化处理
我画植物从不单点种，而是一丛一丛“泼”出来。宿根花卉用椭圆，因为实际生长是横向延展的，比如松果菊，我拉一个长轴80cm、短轴60cm的椭圆，再在边缘手绘三处毛边——那是未来两年侧芽萌发的方向。木本用自由多边形，海桐球我先画个主冠圆，再在外围点五六个控制点，用样条曲线连出不规则外廓，工人一看就懂：“这球得修成云朵状，不能剪成铁饼”。观赏草最麻烦，芒草和狼尾草看着像，但前者倒伏、后者直立，我就用不同线型：芒草外围加三段0.1mm短虚线，表示“此处允许倾斜”，狼尾草则用实线闭合，加小三角箭头朝上。

密度不是靠颜色深浅糊弄，而是用符号密度说话。稀疏区（≤3株/㎡）只画外围轮廓线，内部空白；中密区（4–6株/㎡）在线内打三组“米”字交叉线；高密区（≥7株/㎡）直接填45度斜线，线距1.2mm——这个数是我拿游标卡尺量过三种常用育苗盘后定的，太密印不出来，太疏看不出区别。有次甲方说“这片太满”，我关掉填充层，只留轮廓，他立刻改口：“哦，这是远看效果，近看其实透气。”密度符号不是装饰，是距离翻译器，把图纸和人眼真实感受焊在一起。

3.3 标注与出图要点：苗木表自动生成逻辑、图面文字高度与字距标准、PDF与DWG双版本交付要求
我的苗木表从来不是Excel粘贴进去的，是CAD里用“数据链接”绑死的。每株植物编号Z-01对应一个属性块：学名、规格、数量、单价、备注。改Z-01的冠幅，表格里那行数据自动跳变，连带影响总工程量统计。有次施工队问“Z-17到底种几丛”，我双击编号块，弹出对话框写着“金叶佛甲草，成年冠幅20×25cm，每丛5株，共12丛”，他抄完转身就去苗圃调货。文字高度我卡死两个值：图面标注用2.5mm（A1图下肉眼可读），苗木表内文用2.0mm（打印清晰不糊）。字距永远设为0，不是抠门，是防缩放失真——CAD放大时字距会撑开，0间距才能保证引线箭头永远钉在字头。

交付前我必做两件事：一是用“PDFOUT”命令导出矢量PDF，图层可开关，甲方用平板划重点；二是用“DWG TrueView”另存为2013版DWG，确保老版本天正能打开。有次市政项目用2024版保存，施工方电脑报错打不开，我蹲在他们办公室，用TrueView转格式，一边转一边教师傅：“下次收图，先问对方CAD版本，就像送外卖先问有没有电梯。”图纸不是画完就结束，是送到人手上还能活过来，才算真正落地。

我盯着花境平面图的时候，不是在看一张纸，是在看一整季的呼吸节奏。前排那片细叶芒的椭圆轮廓，是春天刚冒芽时的试探；中景三丛蓝雪花围成的不规则多边形，是盛夏最浓的一口凉气；后排海桐球的云朵状外廓，要等秋末修剪后才真正长成图纸上的样子。平面图里没有风，但我得把风的位置留出来——比如在鼠尾草和穗花婆婆纳之间空出80cm，那是为侧风让道，也是为养护剪草机转身预留的喘息地。

4.1 平面图视角下的植物空间结构设计：前中后景层次、季相节奏布局、色彩区块划分与视觉动线引导
我画前中后景，不靠标高数字，靠“留白厚度”。前景区冠幅线内永远少画15%，那是给新芽钻出来的缝；中景密度填满但不封死，每丛之间留一条视觉滑道，眼睛顺着走，人就跟着慢下来；后景木本的轮廓线我故意加0.3mm描边，远看像一道毛边影子——那是为冬季留的，落叶后树干还在，影子就是骨架。季相不是列表格，是叠图层：我把Z-Spring、Z-Summer、Z-Autumn、Z-Winter四个图层全打开，调成不同透明度，一眼看出哪块地全年有绿、哪块冬春断档。有次发现紫娇花区块在Z-Winter里彻底消失，立刻补种常绿蕨类，不是为了好看，是怕冬天保洁阿姨扫落叶时，一脚踩进裸土坑里。

色彩从不涂满，我用“色块呼吸率”控制。暖色系（金鸡菊、硫华菊）只占平面图面积的28%，冷色系（蓝冰柏、粉黛乱子草）压到35%，中间用银叶菊、白芨这类灰调植物当气阀。动线更具体——我在图纸上用0.1mm虚线画三条“人眼路径”：一条离边界1.2m（轮椅通行线），一条在群落中心偏左30cm（自然驻足点），一条贴着后景木本外缘（快速穿行带）。去年某社区花境施工完，居民总爱蹲在鼠尾草丛边拍照，后来我翻平面图才发现，那位置正好卡在我画的第二条驻足点线上，虚线穿过了三株开花最密的植株中心。图纸没说话，但它早把人的脚印算好了。

4.2 不同场地类型的配置范式：滨水花境、林缘花境、住宅庭院花境、市政道路花境的平面图特征对比
滨水花境的平面图，第一眼找的是“退线”。我所有种植边界都比实测水位线内缩30cm，但缩得有讲究：上游段缩40cm（防冲刷），下游段缩20cm（保亲水），拐弯处加一段扇形缓冲带——那是为枯水期裸露滩涂留的伏笔。林缘花境的图上，硬景层几乎消失，取而代之的是“树根避让线”，我用淡紫色短划线沿着乔木胸径外扩1.5m画一圈，里面不种深根植物，全配鸢尾、玉簪这类浅根选手。有次施工队嫌麻烦，硬在银杏根区栽了绣球，结果第二年整片发黄，我翻出原始平面图，指着那圈淡紫线说：“这不是装饰，是树的呼吸罩。”

住宅庭院的图最“抠门”。我给每户花境配一个“生活半径圆”：以阳台栏杆为圆心，半径3.5m内必须有可触摸植物（迷迭香、薄荷、碰碰香），再往外1.2m是视觉焦点区（大花葱、百子莲），超出4.7m的角落全留给耐阴蕨类——那是老人晨练时背手停驻的位置。市政道路花境最狠的是“车速翻译器”：60km/h路段，植物群落宽度必须≥2.8m，否则司机根本来不及识别；40km/h以下，我就把蓝雪花和金叶石菖蒲做成波浪线排列，车开过时，颜色会像水纹一样晃起来。有次甲方说“太花哨”，我放慢视频帧率给他看——0.3秒内，蓝金交替闪三次，大脑刚好记住这是“安全岛提示色”。

4.3 真实项目复盘：某城市公园花境平面图从方案到施工图的优化过程（含植物替换、尺度调整、无障碍避让等平面图响应）
那张被退回三次的图纸，现在还存在我电脑里，文件名是“Qinghe-Rev03-Final-After-Barrier”。最初方案里，入口花境正对无障碍坡道，我画了一丛1.8m高的醉鱼草挡在右侧，想引视线。施工交底那天，残联督导员坐着轮椅过来，转了个弯差点蹭到枝条，她抬头说：“这高度，是给我量过肩膀的吗？”我当场打开CAD，关掉所有图层，只留A-Barrier（无障碍通道层），用“偏移”命令沿坡道边缘拉出两条红线——那是轮椅最小转弯半径。然后我把醉鱼草删了，在红线外30cm处重画一丛矮生八仙花，冠幅压到1.1m，开花枝全部朝外伸展，不越界。

第二次返工因为土壤。地质报告出来，原定种海桐球的区域地下1.2m全是回填渣土，我立刻在Z-Plant-Mature层上盖了个半透明红框，写“换苗区”，旁边弹出属性块：原海桐球→替换为构骨球，冠幅从1.5m缩到1.2m，根系深度从80cm减到50cm。工人照着红框挖坑，连带把周边三处排水盲管位置也微调了——他们说：“红框里连土味都跟别处不一样。”最后一次改图，是因为暴雨。监测站发来数据，那片区域3小时降雨量超80mm，我打开参照层里的潮位线，把所有低洼处的玉簪区块整体抬高15cm，不是加垫层，是把平面图上的种植边界线往上平移，同时在下方新增Z-Drain-Ditch层，画出四条0.2m宽的浅沟——水来了，它得知道往哪走。

这张图最后落地时，我站在现场看。清晨七点，轮椅经过花境，老人伸手摘了片八仙花叶子闻；中午十二点，雨水顺着浅沟流进集水井，水面平静得像没下过雨；傍晚五点，一群孩子蹲在鼠尾草边，数新开的第三朵花。图纸没挂在墙上，但它活在每一双眼睛里，每一次弯腰里，每一滴流走的水里。原来平面图不是画给别人看的，是画给时间看的——它得扛得住轮椅的擦边、暴雨的冲刷、还有人一年四季，一遍遍重新爱上它的理由。
