断路器接线方法全解析：家用电路安全操作指南，轻松掌握不踩坑

我家第一次装修的时候，电工师傅在配电箱前忙活了半天，我站在旁边看着那一排排的断路器和密密麻麻的电线，完全摸不着头脑。后来自己开始研究电路，才明白原来每一个断路器都不是随便装上去的，它背后有一套完整的逻辑和安全机制。断路器接线这件事，说难不难，说简单也不简单——关键是你得先搞清楚它的基本原理和准备工作。如果你连断路器是干什么的都不清楚，那后面再详细的步骤你也很难真正掌握。

从那一刻起，我就下定决心要把断路器的基础知识彻底弄明白。现在回头来看，掌握这些内容不仅让我在家装时更有底气，甚至能帮邻居检查一下跳闸问题。今天我想把这一块最基础但最重要的部分分享给你：断路器的功能与类型、常见的家用规格怎么选，以及动手之前必须做好的安全准备。这些都是你安全操作的前提，缺一不可。

1.1 断路器的功能与类型概述

断路器本质上是一个自动开关，它的核心任务是在电路出现过载或短路时迅速切断电源，防止电线过热引发火灾。在我家厨房插座突然冒火花那次，就是断路器及时跳闸救了场。如果没有它，后果真的不敢想象。它不像老式的保险丝需要更换，而是可以手动复位，使用起来更方便也更安全。

市面上常见的断路器主要分为几种类型：MCB（微型断路器）、RCCB（漏电保护断路器）和RCBO（带过流保护的漏电断路器）。MCB最常见，用在照明和普通插座回路里，主要防过载和短路；RCCB专门检测漏电流，常用于卫生间、厨房等潮湿区域；RCBO则是两者的结合体，功能最强但也最贵。我自己家的总配电箱里就配了不同类型的组合，分区保护，心里踏实多了。

还有一种叫空气断路器（空开），其实很多人说的“空开”指的就是家用MCB。它的灭弧能力靠空气实现，所以叫这个名字。虽然听起来很工业，但实际上我们每天都在用。了解这些类型的区别后，我才明白为什么电工师傅会根据不同回路选择不同的断路器——这不是随意搭配，而是有科学依据的安全设计。

1.2 家用断路器常见规格与选型指南

刚开始研究断路器时，我被那些数字搞得头晕：C16、C20、D32……这到底是什么意思？后来才知道，这些字母加数字代表的是脱扣特性与额定电流。比如C16就是最常见的家用型号，“C”表示适用于一般照明和插座负载，“16”代表额定电流为16安培。超过这个值，断路器就会自动跳闸。

我家客厅空调功率大，用的是C25的断路器；而卧室照明回路负载小，用C10就够了。如果选错了，要么容易误跳闸影响使用，要么起不到保护作用。有一次我图省事想用C16带空调，结果一开机就跳，折腾半天才发现是匹配问题。所以说选型不能马虎，一定要根据电器功率来计算所需电流。

一般来说，照明回路选10A~16A，普通插座用16A~20A，空调、热水器这类大功率设备建议单独回路并选用20A以上。同时还要看导线截面积是否匹配，比如2.5平方毫米电线最大承载约20A，就不能配太大的断路器。我现在每次换房或增改线路，都会列一张表：回路名称、用电设备、功率、电流需求、对应断路器型号，清清楚楚，再也不出错。

1.3 接线前的安全准备与工具清单

在我第一次尝试自己接断路器之前，老爸千叮咛万嘱咐：“电不是开玩笑的，哪怕你看了十遍教程，也要先把电源断干净。”这句话我一直记到现在。任何接线操作前，第一件事就是关闭总电源，并用验电笔确认无电状态。我现在的习惯是关掉总闸后还会挂个警示牌，防止别人误合闸，毕竟安全永远排第一位。

除了断电，你还得准备好一套趁手的工具。我自己常用的包括：剥线钳、螺丝刀套装（最好是带绝缘手柄的）、压线帽或接线端子、万用表、标签贴纸，还有绝缘胶带。剥线钳特别重要，能精准控制剥去外皮的长度，避免伤到铜芯。有一次我用剪刀剥线，不小心剪断了几根细铜丝，导致接触不良，后来换了专用工具才解决。

另外建议穿橡胶底鞋、戴绝缘手套，尤其是在潮湿环境下作业。虽然看起来有点夸张，但真遇到意外时，这些细节可能就是生与死的区别。我还养成了一个习惯：每完成一段接线都拍照留存，方便后期检修对照。准备工作做得越充分，实际操作就越从容。别急着上手，先把环境清理好，工具摆整齐，心静下来，这才是干电工活应有的态度。

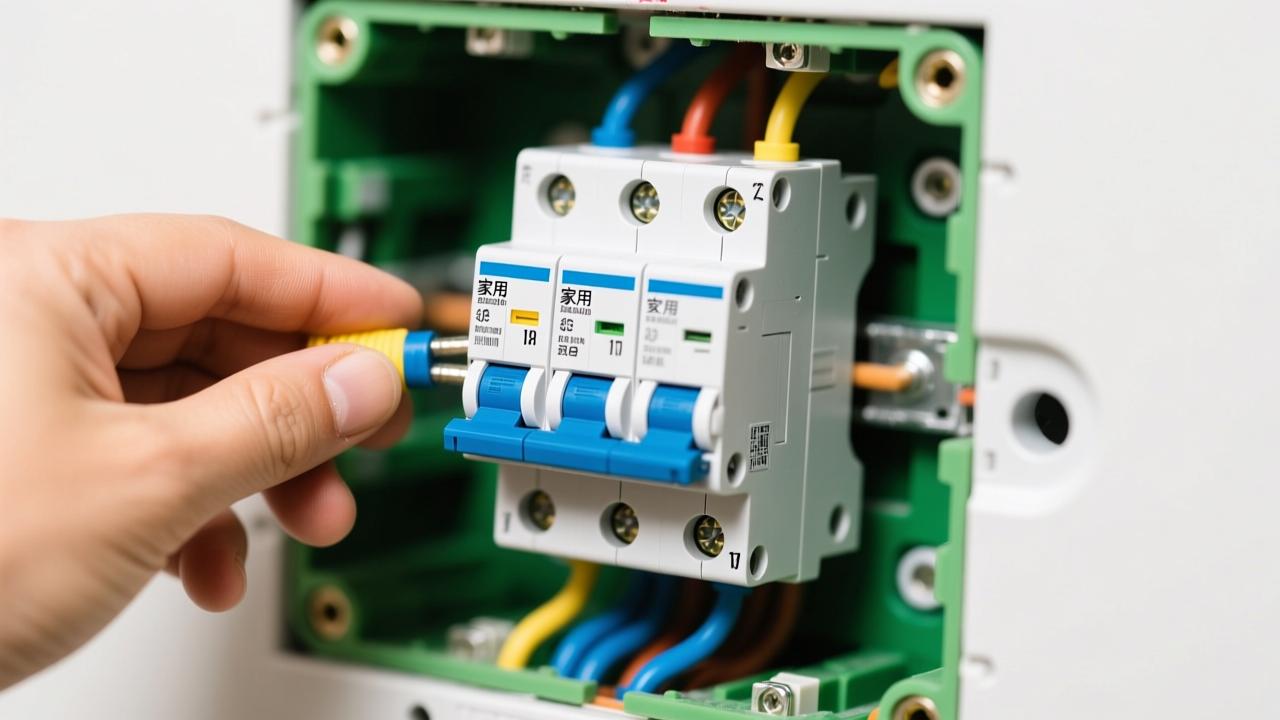

真正动手接断路器那天，我站在配电箱前深吸了一口气。虽然已经研究了好久，看过无数张接线图，但手指碰到电线那一刻还是有点发虚。毕竟这不是拼乐高，接错了可能跳闸、烧设备，甚至引发安全事故。可一旦掌握了正确的方法，你会发现其实它就像搭积木一样有规律可循。关键是要清楚每种断路器的结构特点和接线逻辑。今天我就把我踩过的坑、总结出的经验全都告诉你，从单极到双极，再到空气开关的实际操作，一步步带你搞明白。

我家第一次改电路时，电工师傅三下五除二就把几个断路器接好了，我当时只觉得快得看不清动作。后来自己上手才发现，速度不重要，规范才最重要。每一个螺丝拧紧的程度、每一根线走的位置、进线和出线的方向都不能马虎。下面我会结合我自己实操的过程，把最常见的三种接线方式讲透，配上你一眼就能看懂的操作要点。

2.1 单极断路器接线步骤与图解

单极断路器是我家装修改造中最常用的一种，主要用在照明回路或者小功率插座上。它的体积小，只控制火线的通断，零线直接走零排。刚开始我不太理解为什么零线不用经过断路器，后来才明白：断路器的作用是切断带电导体，在正常情况下零线电压接近零，不需要额外控制，只要火线被切断，整个回路就安全了。

我第一次接单极断路器是在卧室换灯的时候。先确认总闸已断电，用验电笔测过确实没电后，我把进户火线（通常是红色或棕色）剥去约8毫米绝缘层，插入断路器上端的进线口，用螺丝刀拧紧固定。这里特别注意一点：很多新手会把线插得太浅或者铜丝外露太多，容易导致接触不良或短路。我现在的标准是露出6~8毫米铜芯，刚好卡进压线片下方，拧紧后轻轻拉一下测试是否牢固。

出线端接通往房间灯具的火线，一般用黄色或白色线区分。接好后我会贴个标签写“卧室照明”，方便以后排查。整个过程其实很简单——上进下出，火线进断路器，零线直连零排，地线接地排。完成后我还拍了张照片存档。通电测试时灯亮、不跳闸，心里那块石头才算落地。只要你按这个流程走，基本不会出问题。

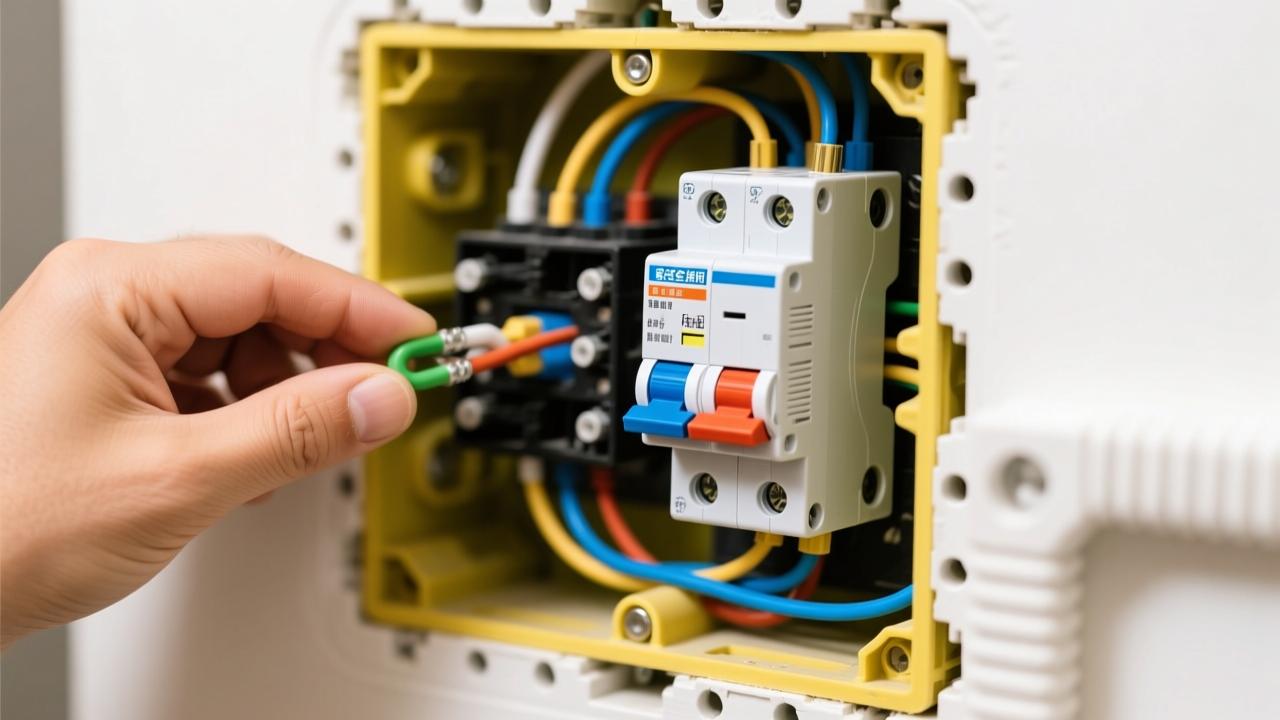

2.2 双极断路器接线流程与注意事项

当我给厨房重新布线时，才知道有些地方必须用双极断路器。比如厨房插座这种大功率又潮湿的区域，为了更安全，需要同时切断火线和零线。这时候就不能再用单极了，得上2P断路器。它有两个接线柱在上方，两个在下方，分别对应火线和零线的进出。

我买的是正泰的2P C20型号，接线前反复看了说明书。双极和单极最大的不同在于：它要求火线和零线都必须接入断路器本身，不能像单极那样零线绕过去。我的做法是先把入户的火线接到上端左侧接口，零线接到上端右侧；然后从下端左侧引出火线去插座回路，右侧引出零线。所有接线依旧遵循“上进下出”的原则，方向不能颠倒。

有一次我没注意极性，把火线接到了右边，虽然也能通电，但后期检修时非常危险，因为按照惯例大家都默认左边是火线。所以现在我坚持按照左火右零的标准来，哪怕断路器本身不区分极性，也要养成统一习惯。另外提醒一点：双极断路器占用两个模数位置（36mm宽），配电箱空间要提前规划好。我就是因为没算准尺寸，后来不得不调整布局，多花了半小时。

2.3 空气开关（空气断路器）接线实操说明

很多人以为“空气开关”是很高级的东西，其实我们家里用的MCB本质上就是一种小型空气断路器。它的灭弧装置靠空气隔离电弧，所以叫这个名字。我在客厅空调回路用的就是D32的空气开关，专门应对电机启动时的大电流冲击，避免误跳闸。

接线方式和其他断路器类似，但因为空调功率大，我对细节要求更高。我选用了4平方毫米的专线，进线从电表箱引来，经过总开关后再接入这台D32空气开关。接线时我特意使用了冷压端子处理线头，确保接触面积更大、发热更少。普通螺丝压线如果铜丝散开，时间久了容易松动，而加了端子之后稳得多。

安装完我还做了模拟负载测试：先不通空调，用万用表测通断，确认线路通畅；再合闸观察是否有异常嗡鸣或发热现象。连续运行半小时后摸外壳温度正常，才算过关。空气开关的好处是寿命长、反应快，我家这台用了三年一次都没坏过。只要你接线规范、负载匹配，它能默默守护很多年。

我家装修那会儿，电路改造到最后阶段才真正体会到什么叫“细节决定成败”。断路器接完了，线也都捋顺了，可一通电就跳闸，当时整个人都懵了。明明每一步都按教程来，怎么还会出问题？后来才发现，是厨房插座回路零线接错了位置，导致漏电保护器瞬间动作。从那以后我明白了一个道理：接线不只是把线连上，更要懂实际场景的应用逻辑，还要会查错、能自救。

现在每次接完断路器，我都会花额外时间做一遍系统检查。毕竟家里的用电安全不是儿戏，一个小小的接反或松动，可能短期内没事，但长期运行就会埋下隐患。下面我就结合自己踩过的坑，讲讲家用回路怎么合理布线，常见的错误长什么样，以及最关键的一点——怎么确认你接的线真的没问题。

3.1 家用断路器接线实例分析（照明与插座回路）

我家卫生间灯老是闪，一开始以为是灯泡质量问题，换了三个都没解决。最后拿万用表一测才发现，原来是照明回路的断路器接线松了。那个单极断路器上的火线螺丝没拧紧，铜丝微微发黑，明显打过火。重新压紧后，灯光稳如老狗。这事儿让我意识到，再小的回路也不能糊弄。

照明回路通常用的是1P C10断路器，火线从配电箱进来接到上口，下口出去到开关，再从开关到灯具。零线不经过断路器，直接从零排引出接到灯头另一端。地线则全程接地排。这种结构看起来简单，但很多人会在开关控制零线这个问题上犯错——也就是说，把零线接入开关，而火线直通灯头。这样即使关了开关，灯座依然带电，换灯泡时非常危险。

至于插座回路，我一般用2P+C20配合漏保。客厅和卧室分开走线，厨房单独上4平方专线配D32空气开关。每个回路独立控制，出了问题不影响其他区域。比如有一次微波炉短路，只有厨房插座跳闸，别的地方照样用电。这种分路设计不仅安全，维修起来也方便定位。我现在新装房全都按照这个标准来，谁劝我都不会改。

3.2 常见接线错误及解决方案

说说我最惨的一次失误：把双极断路器的进线和出线接反了。我以为只要通就行，结果合闸后总闸立马跳了。查了半天才搞明白，虽然断路器本身能通电，但“下进上出”违反了基本规范，灭弧方向不对，容易引发内部拉弧甚至炸壳。而且检修时你以为断了电，其实下端还带电，极其危险。

另一个常见问题是零线混接。有一次我把空调回路的零线接到热水器回路的零排孔上了，两个回路共用一个零线出口。刚开始没问题，可当两边同时高负荷运行时，零线电流叠加，导致接头过热冒烟。还好发现得早，不然真可能起火。后来我给每个回路都分配了独立的零线接口，并贴上标签注明用途，彻底杜绝交叉。

还有人喜欢图省事，用剪刀随便剥线，导致铜丝断裂或外露过多。我在阳台插座接线时就这么干过，结果几天后出现间歇性断电。拆开一看，线头氧化严重，接触电阻增大。现在我都用专业剥线钳，控制在7毫米左右，必要时加冷压端子，确保压接牢固。这些小习惯看似麻烦，其实是在给自己省大麻烦。

3.3 如何检验接线是否正确：通电测试与万用表检测方法

在我这儿，接完线绝不马上通电。第一件事就是目视检查：所有螺丝是否拧紧、有没有裸露铜丝、线序是否正确、标签是否清晰。然后才是工具上场——我的数字万用表成了每次接线后的“安检员”。

我会先把断路器手柄打到“OFF”位置，把万用表调到通断档，红黑表笔分别碰上下口出线端和对应负载线，应该不通；再把手柄打到“ON”，这时候应该听到“嘀”声，说明线路导通正常。如果一直不通，可能是接线松脱；如果一直通，说明断路器无法切断，必须更换。

接着测绝缘情况。把万用表切到电阻档，一头接火线出线，一头接地线，正常情况下应显示无穷大（OL）。如果有读数，说明存在漏电风险。我还习惯在通电前关闭所有负载，逐个合闸观察：有没有异响、异味、发热现象。一切稳定后再打开灯具、插座试用。

最后一次全面测试是在所有回路都接好后。我会用相位检测仪插进各个插座，看是不是左零右火、地线有效。曾经有个房间插上去显示“反接”，追查发现是电工把火零线颠倒了。及时纠正后才敢投入使用。这套检测流程我已经用了四年，没再出过任何事故。
