回水管安装图怎么看？家装热水秒出不等待的秘诀全在这里

我一直觉得，搞懂家里那些看不见的管道，比装修风格还重要。很多人只关注瓷砖好不好看、橱柜漂不漂亮，可真正影响生活品质的，其实是藏在墙里的水路系统。回水管就是其中一个关键角色，它不像主供水管那么显眼，但作用一点不小。我家当初没装回水管的时候，每次洗澡都得先放掉一大桶冷水，等热水慢慢从热水器“走”到浴室，浪费水不说，冬天等热水的过程简直是一种折磨。后来我才明白，这背后的问题，其实就是缺少一套合理的回水循环设计。

回水管的存在，就是为了让我们打开水龙头的那一刻就能用上热水。它的原理其实不复杂——普通热水管把热水送到各个用水点，用完之后管道里剩下的就是冷却的余水。下次再开热水时，这些冷水得先排出去，你才能等到热的。而有了回水管，这套冷却的水会通过一条专门的管道流回热水器重新加热，形成一个闭环循环。这样一来，热水始终“待命”在管道前端，随时响应你的需求。尤其是在卫生间和厨房距离热水器较远的家庭，这套系统带来的体验提升非常明显。

说到回水管，很多人第一反应是：“我家装修时没留这个管，是不是就没法用了？”其实不一定。现在有多种回水方案可以适配不同户型，有些甚至不需要额外铺设回水管也能实现近似效果。但要想把这些方案落地，第一步就得看懂回水管安装图。这张图就像是整个热水系统的“地图”，告诉你管道怎么走、设备装在哪、连接点有哪些。我第一次看这种图纸时完全懵了，满纸的线条和符号像天书一样。后来才发现，只要掌握几个基本要素，识读并不难。

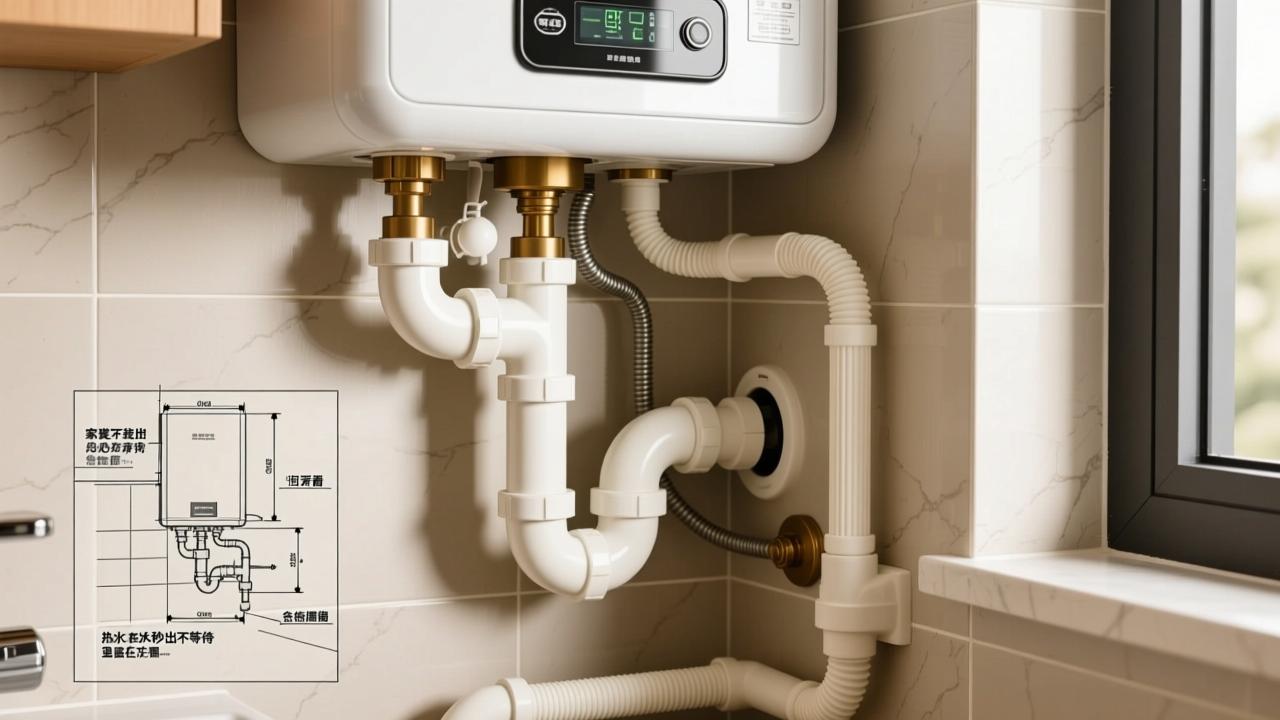

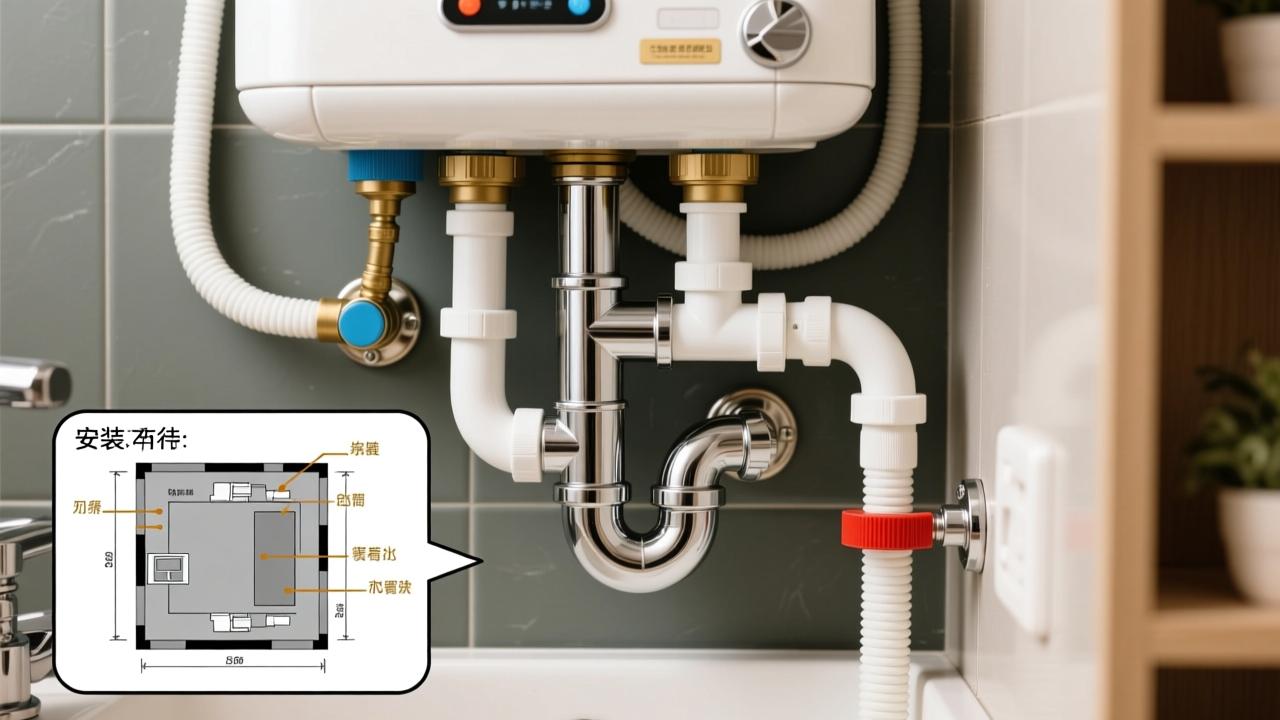

一张标准的回水管安装图通常包含几类关键信息：主热水管走向、回水管路径、循环泵位置、止回阀、三通接头以及各用水终端的位置。图中会用不同线型区分冷热水管，比如实线代表热水，虚线代表回水；还会用特定图例标注阀门、泵体和连接件。颜色也可能有讲究，蓝色代表冷水系统，红色代表热水系统，深灰或紫色可能是回水管。如果你家请的是专业施工团队，他们一般会提供带尺寸标注的平面布管图，清楚标明从热水器到每个出水点的距离与管径要求。

刚开始接触这些图纸时，我习惯拿笔对照着户型图一点点画，把抽象符号还原成实际空间中的位置。比如看到“H”标记，知道那是热水出口；一个三角形加箭头，往往表示止回阀的安装方向。方向特别重要，装反了会导致水流倒灌，整个系统就白搭了。我还发现，好的安装图不会只有总览图，还会配有局部放大图，重点展示淋浴区、厨房角阀或者设备间的细节连接方式。这些细节能帮你提前预判施工难度，避免现场临时改方案造成材料浪费。

说实话，了解回水管的作用和看懂安装图，并不是为了自己动手去焊管子，而是为了在装修沟通中有话语权。你能看懂图纸，才敢跟工人讨论“为什么这里要加个三通”、“泵为什么要装在这个高度”。这种底气，能让你少踩很多坑。我现在回头看，当初花时间研究这些基础知识，真的值了。

我家装修那会儿，设计师一提到“热水循环系统”，我第一反应是：这不就是热水器的事吗？跟管道有什么关系？直到连续三次洗澡都要放掉五六升冷水，我才意识到问题不在热水器，而在整个热水的“送达方式”。真正让我下定决心研究这套系统的是一个冬天的早晨——孩子等着洗漱，我却在厨房和卫生间来回倒腾，就为了等热水来。那一刻我明白了，热水能不能秒出，关键不在于加热速度，而在于有没有一条能让热水持续流动的路径。这就是回水管存在的意义，它不是独立部件，而是热水循环系统的“血液回流通道”。

热水循环的本质，是让热水在管道里保持流动或随时可循环的状态。传统供水系统里，热水从热水器出发，走到最远的用水点就停了。不用的时候，管道里的水慢慢冷却，下次使用就得先把这段凉水排空。而有了回水设计，冷却的热水不会白白浪费，而是通过一条专用管道——也就是回水管——自动流回热水器重新加热。这个过程可以是被动的，也可以由循环泵主动推动。无论哪种方式，没有回水管，这个闭环就无法成立。你可以把整个系统想象成一个小型“血液循环”：心脏（热水器）泵出热水，动脉（热水管）输送到全身，静脉（回水管）把用过的血送回来再加工。少了静脉，代谢就卡住了。

市面上常见的家用热水循环系统大致分三种：定时循环、温控循环和即热式辅助循环。它们对回水管的需求程度不同，安装图上的配置也各有侧重。比如定时循环系统，通常会在回水管末端加装一个循环泵，设定每天早晚固定时间启动，提前把管道里的冷水推回热水器。这种方案适合作息规律的家庭，安装图上你会看到泵体符号标注在靠近热水器的位置，回水管以最短路径连接到热水器进水端，中间配有止回阀防止冷热水串流。我朋友家就是这种配置，他设置了早上6:30和晚上7:00自动运行15分钟，基本能保证起床和下班回家时热水即开即用。

第二种是温控循环系统，更智能一些。它在最远的用水点安装温度传感器，当检测到管道水温低于设定值（比如40℃），就会触发循环泵工作，直到热水到达该点为止。这种系统的安装图明显复杂些，除了标准回水管路，还会标出感温探头的布线位置，一般在离热水器最远的淋浴或洗手台下方。有些高端型号甚至支持多点监测，图纸上会出现多个传感节点和对应的信号线走向。我家后来升级的就是这种，虽然前期投入高点，但省水省电，尤其适合大户型或多层住宅。每次打开水龙头，出来的都是热的，那种体验真的会上瘾。

第三种是即热式循环系统，常见于没有预埋回水管的老房改造。它的原理有点取巧：利用现有的冷水管作为临时回水通道，通过一个特殊三通阀将冷却的热水“借道”冷水管返回热水器。这种叫“零冷水+旁通”的方案，在安装图上会特别标注一个带电磁阀的混合接头，通常位于厨房或卫生间的冷热水角阀附近。但它有个前提——冷水管必须和热水管形成回路，且水压稳定。我邻居老张家就是这么改的，施工简单，成本低，但夏天偶尔会有冷水管出温水的问题，得靠调节阀平衡压力。所以这类图纸虽然看起来省事，实际应用中要仔细评估户型条件。

你可能会问：既然有不需要回水管的方案，那还费劲预埋干嘛？我的答案是：原生回水管才是最优解。借用冷水管毕竟属于“变通”，长期运行可能影响冷水水质或增加能耗。而真正独立的回水管，配合专用循环泵和控制系统，稳定性、效率和舒适度都高出一大截。更重要的是，一旦房子装修完成，再想加回水管就得砸墙开槽，代价太大。所以我一直建议，只要在装修阶段，哪怕预算紧张，也要优先预留回水管位置。哪怕暂时不装循环泵，至少把管道埋好，为以后升级留条路。

看懂不同类型系统的安装图，其实就是在理解它们如何与回水管协作。每一张图背后，都是对水流逻辑的精密安排。比如温控系统的图纸，会明确标出“最不利点”——也就是距离热水器最远的那个用水口，这里是温度监测的关键位置；而定时系统的图则更强调泵与止回阀的相对高度，避免空气积聚影响运行。我发现，越是细节清晰的图纸，后期使用中的故障率就越低。有一次我对照图纸发现工人把止回阀装反了方向，及时纠正后才避免了冷热水倒灌的问题。所以说，搞明白这些系统和回水管的关系，不只是为了看懂几张纸，更是为了掌控整个家的热水命脉。

装修到水电改造那会儿，我盯着设计师递来的回水管安装图，脑子里一片空白。纸上画着弯弯曲曲的线，标着我看不懂的符号，什么“DN15”、“H-01”，还有各种箭头和小方块，感觉像在看天书。直到老师傅拿着图纸站在我家厨房比划：“你看，热水从热水器出来走这根红管，用不完的热气回不来，就得靠这根蓝管把它送回去。”他手指沿着墙面划了一圈，我突然就明白了——这张图不是装饰画，是给热水修的一条“返程高速路”。

真正让我搞懂安装图的，是跟着工人一步步走完布管全过程。我家户型不大，两卫一厨，设计师给的方案是从燃气热水器出发，沿客厅顶角走主回水管，分别接到主卫、次卫和厨房的最远用水点。图纸上用蓝色虚线表示回水管走向，每个连接点都标了三通接头的位置，末端还画了个小泵符号，那是循环泵的安装位。最开始我以为回水管要每处都连，后来才知道关键只在“最不利点”——也就是离热水器最远的那个出水口。只要这里能形成有效回流，其他近端自然也能受益。这张图看着复杂，其实核心逻辑就一条：让冷却的热水有路可退，而且退得快、退得干净。

实际动工那天，我特意请了半天假蹲现场。第一步是定位放线，工人拿激光水平仪在墙上打出基准线，对照图纸把回水管的路径一笔笔标出来。厨房那段走吊顶内部，卫生间则从地面抬高部分穿过去，避开地暖管道。他们用的是PERT材质的回水管，外径20mm，跟热水管同规格，但颜色是浅蓝的，一眼就能分清。我注意到所有转弯处都用了大弧度弯头，而不是直角 elbow，师傅说这样水流阻力小，泵工作起来更省力，也减少噪音。每一个接点位置，他们都会停下来核对图纸编号，确保没接错分支。那一刻我才体会到，图纸上的每一根线，都是未来生活顺不顺畅的关键坐标。

接着是管道连接，这部分我全程拿手机录了视频。他们在每个卫生间的热水末端加装了一个Y型三通，横向接热水出水，竖向向下引出一段短管连接回水管主线。这个细节很重要——三通必须装在用水器具（比如花洒或洗手盆）之前，否则冷却水无法进入回路。主卫那个点位原本设计在墙体背后，施工队想省事直接绕开，被我拿图纸拦住了。我说不行，这里是温度感应最敏感的位置，跳过等于白装。他们重新开槽埋管，虽然多花了半天工，但后来测试时热水响应速度明显更快。事实证明，严格按照图纸来，真的差一点都不行。

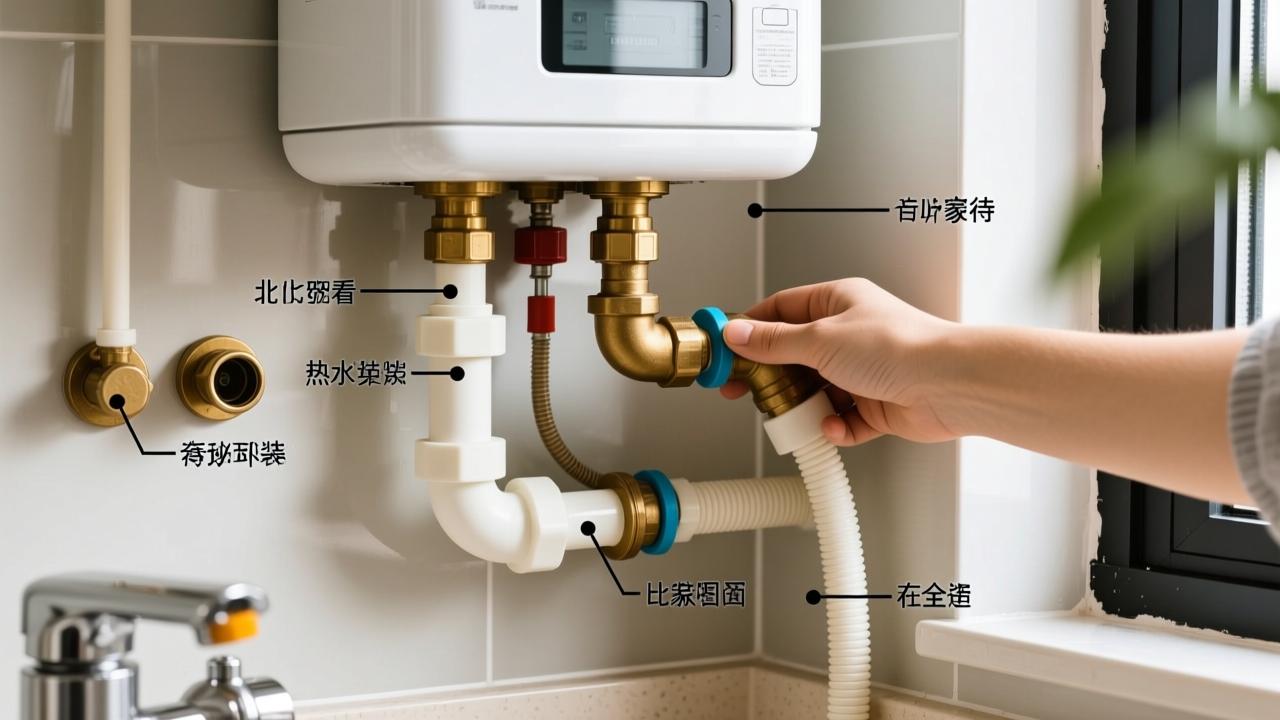

最后是回水管接入热水器端。这里有个容易忽略的要点：不能直接接到冷水进水口！正确的做法是通过一个止回阀，把回水管单独接回热水器底部的专用回水口（如果有），或者接到循环泵入口。我家机器没有原生回水口，所以加装了一个外置循环泵，位置定在热水器下方30公分处，保持一定坡度便于排气。工人在泵前后各装了一个球阀，方便后期维修拆卸。我还特意让他们在泵体旁边贴了标签，写上“回水循环泵，请勿关闭”，防止家人误操作。整个过程下来，我才明白为什么说“三分设备七分安装”——再好的系统，装错了也是摆设。

现在每次打开水龙头，几秒内就有热水涌出，那种感觉特别踏实。我知道这背后不只是热水器在工作，更是那根藏在墙里、按图施工的蓝色回水管在默默运转。它不声不响，却决定了全家人的使用体验。回头看那张曾经看不懂的图纸，如今每一条线我都熟悉得像自家地板的纹路。如果你也在准备装修，我的建议是：别怕麻烦，一定要亲自过一遍安装流程，哪怕只是站在边上看着。因为你今天多看一眼图纸，未来几年就能少放好几桶冷水。

我家装修进行到第三个月，设计师把一张全新的图纸递给我，标题是“两居室回水管布局方案（优化版）”。这次不是抽象的原理图，而是真正贴合户型的安装示意图。我盯着这张图看了十分钟，突然意识到它和之前那些标准模板最大的不同——这上面画的是我的家。客厅、主卧、次卫、厨房的位置一比一还原，蓝色虚线沿着墙角蜿蜒穿行，像一条为热水规划的回家路线。那一刻我觉得特别神奇，原来冷冰冰的管道系统，也能被精准地“量身定制”。

这套房子是89平的两居室，主卫在最里侧，厨房在入户附近，热水器挂在厨房外墙上。按照常规走法，热水从机器出发，最先到达厨房，最后才轮到主卫花洒。如果没有回水管，每次洗澡前都得放掉一大段冷水，算下来每月浪费的水量能装满好几个浴缸。图纸上清晰标出了回水主干管的路径：从热水器底部引出，先绕过厨房吊顶，再沿客厅顶部横穿至过道，最后分别接入主卫和次卫的末端点位。设计师特意用加粗线条标注了关键节点，并附了一张放大细节图，让我一眼就能看懂每个部件该装在哪。

图中最显眼的就是那个红色小方块，标注着“循环泵（带定时功能）”，位置正好在热水器下方30厘米处。旁边还画了个小箭头指向止回阀，说明水流只能单向返回，防止冷水倒灌进热水器。我一开始不明白为什么泵不装在远端，后来老师傅解释说：“泵装在起点推水，比装在终点抽水更稳定，能耗也低。”这个逻辑一下子点醒了我——就像吹气球，从口吹比从球皮上吸更容易。图纸在这个位置还加了施工备注：“预留电源插座，离地45cm，避开橱柜隔板。”这种细节才是真贴心，不然后期想加电都没地方接。

另一个让我反复确认的地方是三通接头的安装点。图纸在主卫花洒混水阀前画了一个Y型符号，写着“等径三通DN20”，下方连接短线直通回水管主线。这里有个隐藏知识点：必须接在混水阀之前，否则关闭阀门时回路就断了。次卫洗手盆那里也做了同样处理，但厨房只在洗菜盆下设了一个连接点。有人问我为什么不给燃气热水器旁边的厨房龙头也做回水，我说没必要——它本身就是热水起点，打开即热，再连回水管纯属多余。这张图聪明的地方就在于，它不做无用功，每一米管道都有明确目的。

我还注意到图纸在回水管末端设计了一个自动排气阀，位置在主卫最高处的管道转弯点。老师傅说这是为了排出系统里的空气，避免形成“气堵”影响循环效率。这个小零件在普通安装图里经常被忽略，但这张示意图专门用局部剖面图展示它的安装方式：垂直向上开孔焊接短管，再拧上铜制排气帽。更贴心的是，他们在旁边标注了“建议每月手动排气一次”，连维护提醒都写进去了。这种从使用场景出发的设计，才是真正为住户考虑。

整张图最打动我的，是右下角那句手写批注：“本方案基于日均用水习惯设定，循环时段建议设为早6-8点、晚6-10点。”这不是冷冰冰的技术文件，而是一份会思考的生活方案。我后来真的按这个时间设置了定时循环，早上刷牙洗脸再也不用等热水，晚上回家冲澡也是一开水就来温度。那种便利感不像高科技那样惊艳，却像呼吸一样自然存在。

现在每次路过厨房，抬头看到那根浅蓝色的回水管安静地藏在吊顶边缘，我就觉得踏实。它不张扬，也不起眼，但正是这张图上的每一个符号、每一条线，决定了我们全家每天的生活节奏。如果你正在看自家的回水管安装图，别急着翻页，多看一会儿。你会发现，那上面画的不只是管道，而是未来几年里你和热水之间的默契距离。

我家当初装回水管时，我自以为看了几份图纸就懂了，结果工人施工到一半，我发现厨房那段管路走向完全不对——本该从顶部横穿过去的线，竟然顺着墙角往下走，直接绕到了地漏旁边。我赶紧喊停，翻出之前设计师给的安装示意图一对比，才发现他们把“沿吊顶敷设”理解成了“贴地面走”。那一刻我才明白，再详细的图纸，如果执行不到位，照样会出问题。后来老师傅来看现场，第一句话就是：“你这不算最糟的，有人家把回水管接到冷水管上，热水越等越凉。”这话听得我后背发凉，也让我意识到，选对方案和看懂图只是第一步，真正决定效果的，是那些藏在细节里的注意事项。

每个户型都不一样，不能照搬别人的安装图。我家是两居室，卫生间集中在一个区域，所以回水管可以走一条主线分两个支路，省材料也好维护。但朋友家是老式三居室，三个用水点分散在房子两端，他一开始想用同样的方式布管，结果发现远端水流几乎没动静。后来改成了双泵循环加局部回水，才解决问题。所以说，看图纸前得先搞清楚自己家的结构：热水器在哪？最远的出水点是哪个？有没有现成的管道井能利用？这些基础信息决定了你是做全屋循环、半程回水，还是只针对主卫做重点覆盖。别小看这个选择，它直接关系到后期能耗和使用体验。

我在研究安装图的时候，特别注意了一类标注——带红色叉号的“错误做法示例”。比如有一张对比图让我印象极深：左边是正确的三通连接方式，回水管接在混水阀前端，水流顺畅；右边则是错接在软管接口之后，看起来省了一个接头，但实际上只要一关龙头，整个回路就断了。这种错误在实际施工中并不少见，尤其是赶工期的队伍，图快不看细节，最后导致系统跑空转。还有一次我看工人准备把循环泵倒着装，箭头方向朝上，我立刻拦住，拿出图纸指给他看流向标识。他说“反正都能转”，但我坚持要按图来，因为泵体内部叶片是有方向性的，装反了不仅效率低，还容易烧电机。

另一个高频出错点是止回阀装反。这个小部件不起眼，作用却关键——它确保热水只能往回流，不会倒灌进冷水管道。图纸上明明画了锯齿状箭头表示流向，可还是有人凭感觉拧上去。我家隔壁邻居家刚装完那阵子，总说早上厨房出来的水是温的，查了半天才发现是止回阀装反了，夜里回水把热水压进了冷水系统。整改起来麻烦不说，还得多拆一段吊顶。所以我现在看施工，第一件事就是拿手机对着图纸拍个照，让师傅对照着装，特别是这种功能性配件，差一厘米都可能出大问题。

还有些问题是设计阶段就埋下的隐患。比如坡度没留够，管道平着走甚至轻微下垂，时间一长积水排不出去，容易滋生细菌还影响循环压力。图纸上一般会用倾斜线条加注释标明“坡向热水器0.3%”，意思是每米下降3毫米，形成自然回流趋势。这点我在验收时特意拿水平尺量过，发现有段接近次卫的管道几乎是平的，当场要求调整。工人说“差不了多少”，但我知道，这种细微偏差积累起来，就会让泵的负担变重，久而久之噪音变大、寿命缩短。

最让我意外的是电源布置的问题。循环泵需要插座供电，很多人图省事直接接在附近厨电插座上，或者干脆用插线板拉过来。可厨房潮湿，电器又多，这样既不安全也不美观。我们家的图纸明确标注了独立插座位置，离地45厘米，避开橱柜底板，还要求走PVC线管保护。施工队一开始想偷懒，我说不行，必须按图预留。后来物业检查时专门表扬了这一点，说很多家庭因为没留电，后期想升级温控或智能系统都做不到。

我现在回头看整个安装过程，最大的体会是：图纸不是拿来存档的，而是要全程参与施工监督的工具。每一个符号、每一根虚线、每一个备注，都是未来生活品质的伏笔。你可以不懂专业术语，但一定要学会对比——把现场和图纸放在一起看，发现问题立刻沟通。别怕显得外行，因为你才是最终使用者。那些你以为“差不多就行”的地方，往往就是日后天天抱怨的源头。
