三相电颜色标准全解析：黄绿红对应什么相？避免接线事故必看

我第一次接触三相电的时候，最让我困惑的就是那些花花绿绿的电线。黄的、绿的、红的，还有蓝和黑，看起来像调色盘打翻了一样。后来我才明白，这些颜色可不是随便选的，它们背后有一套严格的国际规则。尤其是在不同国家干活时，我发现同样的颜色可能代表完全不同的相位，稍不注意就会出大问题。搞清楚三相电的颜色标准，不只是为了接线好看，更是为了安全和设备正常运行。

在欧洲、亚洲大部分地区采用的是IEC（国际电工委员会）标准，也就是我们常说的“黄绿红”对应A-B-C三相。黄色是第一相（L1），绿色是第二相（L2），红色是第三相（L3），中性线用蓝色，地线则是黄绿色条纹。这套系统逻辑清晰，在我参与的几个跨国项目里都用得很普遍。可一到北美，情况就变了。美国遵循NEC（国家电气规范），他们用黑色、红色和蓝色来代表三相，有时候也会用棕色、橙色和黄色。最让我头疼的是，他们的相序没有固定颜色对应，更多依赖标签或测量来确认。

这种差异不是小事。我在一次设备调试中就吃过亏——按照国内习惯以为黄色是L1，结果对方用的是NEC系统，那根黄线其实是L3。虽然最后没出事故，但电机一启动就反转了，差点影响整条生产线。从那以后，我养成了一个习惯：不管现场电线颜色多标准，我都会先用相序表测一遍。毕竟，靠眼睛判断不如仪器靠谱。各国标准的存在，本质上是为了统一本地施工规范，但在全球化工程越来越多的今天，跨标准操作反而成了常态。

说到颜色编码的意义，它其实就像交通信号灯一样，是一种视觉语言。黄色醒目但不刺眼，适合做主相标识；绿色常被用于L2，也和接地的黄绿色区分开；红色天然代表高电压或危险，放在L3很合适。蓝色专门留给零线，让人一眼就知道这不是带电相线。黑色和灰色在工业环境中常用作辅助相线或控制线路，避免和主电路混淆。每种颜色都有它的“岗位”，一旦乱用，整个系统的可维护性就会大打折扣。

有一次我去工厂排查故障，发现有人用红色线接了中性线。当时我就冒冷汗了——下一个人来检修时，看到红线本能会认为它是高压相线，断电操作时可能忽略这条“假红线”的带电风险。这就是颜色编码最重要的作用：建立预期，保障安全。电工在紧急情况下没时间查图纸，全靠颜色快速判断。如果颜色混乱，等于在系统里埋下了隐形地雷。所以在我看来，颜色不仅是标识，更是一种责任。

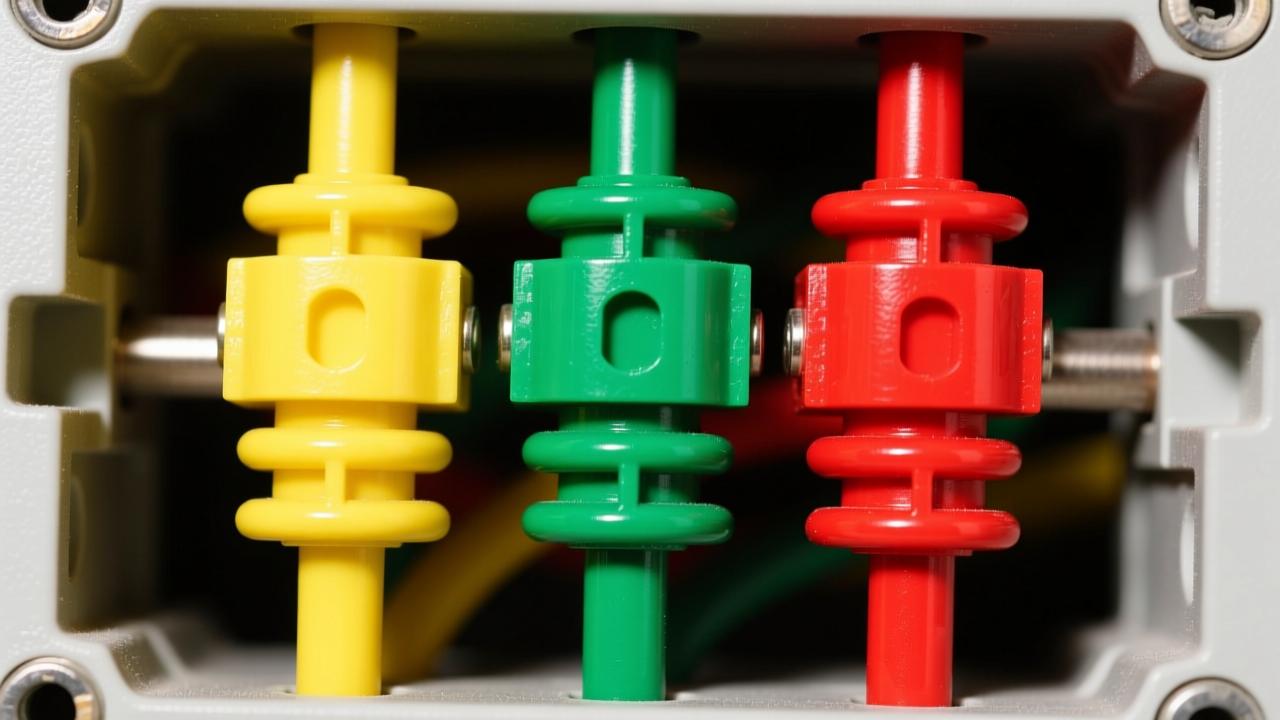

每次接到三相电的接线任务，我都会特别留意那三根主线的颜色顺序。在我经手的项目里，最常见的就是黄、绿、红这三种颜色，分别对应A、B、C三相，也就是我们说的L1、L2、L3。这个顺序不是谁拍脑袋定的，而是IEC标准里的硬性规定。黄色是A相（L1），绿色是B相（L2），红色是C相（L3）。只要按照这个顺序接线，设备就能按设计方向正常运转。我在工厂做电机安装时，只要看到配电柜里的进线是“黄-绿-红”从左到右排列，心里就有底了——这是标准相序，可以直接对接。

但你可别以为只要颜色对就行，顺序错了照样出问题。有一次我去调试一台新装的空气压缩机，发现电机一启动就发出异常震动，声音也不对劲。查了半天才发现，原来是现场电工把红线接到了L1位置，黄线反而去了L3。虽然三根线都接上了，但相序反了，导致旋转磁场方向颠倒，电机自然就反转了。这种情况在风机、水泵这类设备上特别危险，轻则效率下降，重则叶轮损坏。后来我们重新调换两根相线的位置，机器才恢复正常。从那以后，我接线前一定会用相序表确认一次，哪怕颜色看起来再标准也不敢马虎。

接线错误的风险远不止电机反转这么简单。如果三相电的相序完全混乱，比如绿线接L1、红线接L2、黄线接L3，这种非标准搭配会让整个系统的电压相位关系错乱。我在一个老厂房改造项目中就遇到过这种情况，原来的线路被人私自改过，颜色和实际相位完全对不上。结果新上的变频器一通电就报故障，内部保护电路直接跳闸。技术人员查了好久才发现是输入相序异常，触发了缺相或逆相保护。这种问题不光影响设备运行，还可能让精密电子元件受损，维修成本很高。

更严重的是短路风险。有次我去一个小型加工厂处理跳闸问题，发现他们的接线端子上，红色和蓝色线居然拧在一起了。红色是L3，蓝色是中性线，这样一接等于直接把火线和零线短接。虽然断路器及时跳了，但接线排已经烧出了黑印。后来问操作工才知道，他觉得“反正都是线，颜色差不多就能接”。这种操作太危险了，三相系统里任何一根相线对中性线都是220V，两根相线之间更是380V，一旦接错，瞬间就会产生大电流，轻则烧保险，重则引发火灾。

我还见过因为接线错误导致整台变压器受损的案例。那是在一个配电房升级项目中，施工队把三根相线的颜色顺序接反了，而且没有做相序检测。等上级电源合闸后，下游好几台正在运行的设备突然剧烈抖动，随后冒烟停机。事后检查发现，多台三相电机因长时间反向运行导致绕组过热烧毁。最惨的是那台干式变压器，由于相序错乱造成磁通不平衡，铁芯严重饱和，绝缘层被击穿。这一下损失几十万，教训极其深刻。

所以现在我带徒弟，第一课就是教他们“看颜色、记顺序、测相位”。黄绿红不是装饰，它是整个电力系统协同工作的基础语言。哪怕你手艺再好，经验再多，也不能凭感觉接线。特别是在高压或大功率场合，一个小小的接线错误，可能就会引发连锁反应。我的做法是：先按颜色初步判断，再用相序表验证，最后在图纸上标注清楚。这样做慢一点，但稳当。毕竟电这东西不讲情面，它只认正确的连接方式。

在工厂待得久了，我越来越觉得电线颜色不只是为了好看。每次巡检配电柜，看到那一排排整齐的黄、绿、红主线，心里就踏实。这些颜色是系统正常运行的语言，特别是在大型工业现场，设备多、线路复杂，靠人去记哪根是A相哪根是B相根本不现实。我们厂里的高压进线柜、变压器出线、电机控制中心（MCC），全都是按IEC标准来做的颜色标识。黄色永远代表A相，绿色是B相，红色是C相，中性线用蓝色，地线则是黄绿色双色。这种统一的做法，让不同班组之间交接工作时少了很多麻烦。

有一次新来的电工要给一台冷却泵换接触器，他刚打开控制箱就愣住了——里面六根线全是黑色的。这种情况在老式设备或进口机组上很常见，厂家没按国标做标识。我当时立刻叫停了操作，不能让他凭经验乱接。我们先断电，然后用万用表逐相对照上游配电柜的颜色标记，重新做了标签。我还顺手拿了一卷彩色热缩管，把每根线头都套上了对应颜色的标识。从那以后，这台设备再维修就方便多了。其实很多事故都是因为“看起来差不多”造成的，颜色管理不到位，后期维护就会变成盲人摸象。

建筑电气系统也一样讲究颜色规范。我在参与一个商业综合体项目时，强电井里的主干线路全部采用黄绿红三色母线槽，每隔一段距离还有相位铭牌。这样做不只是为了美观，更重要的是安全和效率。消防风机、电梯、冷水机组这些关键负载，一旦相序错误可能导致整个系统瘫痪。所以我们在施工阶段就要求所有分包单位严格按照图纸接线，验收时必须用相序表核对。哪怕一根线颜色不对，也得整改到位才能送电。这种严格的标准，换来的是后期运维的省心。

但现实中总会遇到不按套路出牌的情况，尤其是那些用了十几年的老厂房。我去过一个80年代建的纺织厂，里面的三相线全是黑色绝缘皮，根本看不出区别。工人说他们靠编号和位置记忆，但我一查记录，发现几年前大修时有人动过线路，编号已经对不上实际相位了。这种情况太危险了，谁也不能保证下一个来修的人知道“潜规则”。我们最后决定做一次全面梳理：先停电，再从电源端开始逐段测试电压相位，确认后贴上新的彩色标签，并在配电图上更新。虽然花了两天时间，但从此以后谁来修都一目了然。

面对非标线路，我的处理原则很简单：不相信旧习惯，只相信测量结果。有些老师傅会说“这根一直是红线，肯定是C相”，可我见过太多“一直这样”却出问题的例子。最稳妥的方式是使用相序表或相位检测仪，直接读取电压之间的相位角。确认之后，再用标准颜色的套管、标签或喷码做永久性标识。对于无法更换的老旧线路，我们还会在接线端子旁加装小型指示牌，写明L1/L2/L3对应关系。这些细节看起来琐碎，但在关键时刻能避免大错。

我还建议每个单位建立自己的电气标识档案。我们厂现在每季度都会做一次颜色一致性检查，特别是经历过维修或改造的回路。发现问题及时纠正，同时更新电子版图纸。新员工培训时，第一课就是认识三相颜色体系，第二课就是学习如何在混乱中重建秩序。电不会说话，但它通过颜色告诉我们该怎么操作。只要我们认真对待每一根线的颜色，它就会安稳地为我们服务。
